ロジック・アナライザ
LogicStudio

従来のロジック・アナライザは遅く、複雑で、高価な製品として知られていますが、LogicStudioは搭載された高性能なハードウェアや直感的に操作できるインターフェースと強力なデバック機能でその常識を覆します。

I2C、SPI、UARTのデコードとトリガ機能を
標準で搭載


LogicStudioの詳細

  •
  •
  •

ロジック・アナライザ

型番 チャンネル数 最大入力周波数 サンプリング速度 価格
LogicStudio 16 16 100MHz 1GS/s(8ch同時)
500 MS/s(16ch同時)
16万円

I2C、SPI、UARTのデコードとトリガ機能を標準で搭載

* 価格は2017年1月現在のものです。
* ユーザ各位のご要望、当社の品質管理の一層の高度化などにともなって、おことわりなしに仕様の一部、価格を変更させていただくことがあります。


強力なデバッグ機

時間軸カーソル、ヒストリモード、シリアル・デコード機能が複雑なデバッグ作業を強力にサポートします。

使いやすい

単純なマウス操作で、様々なツールが活用できます。波形ズームやトリガもすばやく設定可能です。

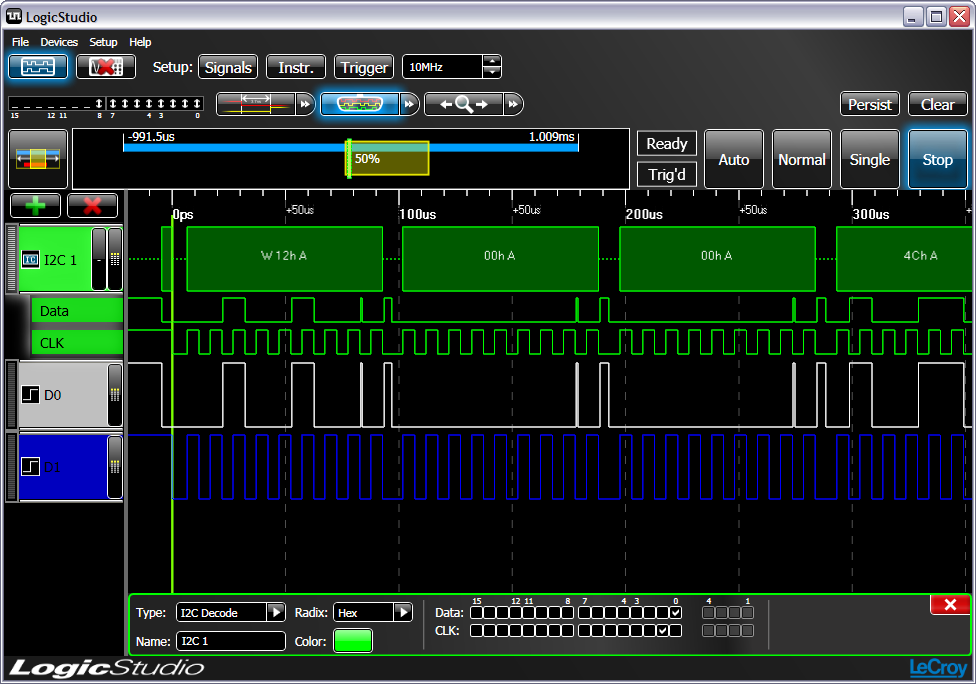

シリアルバスのデコードとトリガ機

I2C、SPI、UARTのデコードとトリガ機能を標準で搭載

お試し下さい

こちらからデモ用ソフトウェアを ダウンロード して、お試し下さい。

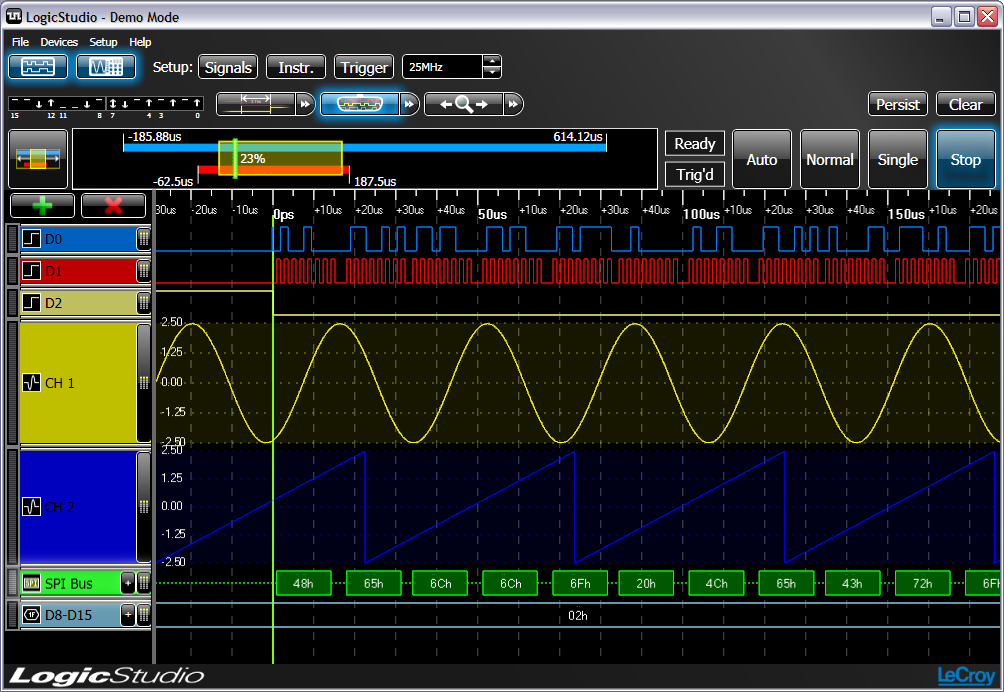

お使いのPCをMSOに

LogicStudioは、レクロイ、アジレント・テクノロジー、テクトロニクスの40MHzから1GHzのオシロスコープを 使ってMSO(ミックスド・シグナル・オシロスコープ)として使うことができます。接続はUSBケーブルとBNCケー ブルを使いPC、LogicStudioと接続するだけです。後はソフトウェアを起動するだけで、画面上にロジック波形とアナログ波形を同時に表示可能です。

MSO Jr.シリーズ詳細ページ

ページトップに戻る



LogicStudio 16

入力チャンネル数 16
サンプリング速度 1GS/s on 8 Ch, 500 Ms/s on 16 Ch
最小検出パルス幅 3.75 ns
メモリ 40kポイント (8 Ch同時), 20 kポイント(16 Ch同時)

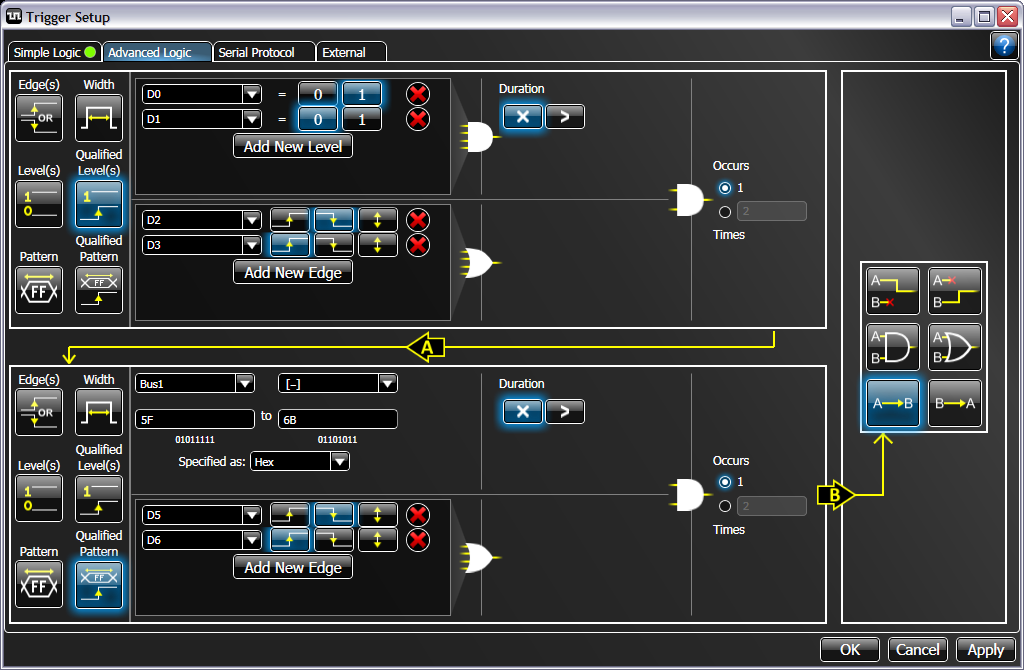

トリガ・タイプ エッジ, パターン, パルス幅, パターン幅. I2C, SPI, UART
スレッシュホールド・レベル・タイプ TTL, CMOS(1.8V, 2.5V, 3.3V, 5V), およびユーザー定義
スレッシュホールド・レベル・レンジ 0-7V
最大入力電圧 +/- 40VDC
スレッシュホールド精度 +/- 150 mV + スレッシュホールドの5%
最大入力ダイナミックレンジ 40 V p-p
最小振幅 500 mVp-p
入力インピーダンス 150k // 12pF
チャンネル間スキュー 1ns (代表値)
トリガ分解能 500MS/s
インターフェース USB 2.0, パス・パワー
寸法 3.2" x 4.9" x 1.1" (81.3 mm x 124.5 mm x 28.0 mm)




オシロスコープ対応機種(MSOとして使用)

LeCroy WaveJet 300A, WaveAce 1000/2000, WaveJet Touch
Tektronix TDS1000B, TDS2000B, TDS2000C, TDS3000C, DPO/MSO2000, DPO/MSO3000, DPO/MSO4000
Agilent DSO5000A, DSO/MSO6000A, DSO/MSO7000A, DSO/MSO7000B
