任意波形発生器 ArbStudio

波形発生器には、幅広い用途をカバーする柔軟性、厳しい信号要件を満たす高性能、 そして使いやすさが求められます。ArbStudio任意波形発生器は、妥協のない性能、 直感的で使いやすいユーザー・インタフェースで制御可能な多様な信号タイプ、 変調方式および発生モードにより、現代の研究者や技術者のニーズに応えます。

ArbStudioの詳細

  •
  •
  •

任意波形発生器

型番 アナログ出力 ロジック出力 アナログ帯域 サンプリングレート
ArbStudio 1102
販売終了
2ch - 125MHz 1GS/s
ArbStudio 1102D
販売終了
2ch 18ch 125MHz 1GS/s
ArbStudio 1104
販売終了
4ch - 125MHz 1GS/s
ArbStudio 1104D
販売終了
4ch 36ch 125MHz 1GS/s
AS-SYNC
販売終了
ArbStudio 1104と1104Dを連動させるケーブル一式

Dモデルは、18chもしくは36chのディジタル・パターン信号発生器としても使用することができます。


主な機能と特長
  • 125MHzのアナログ帯域
  • 1GS/sの最大サンプリング速度
  • 2Mポイント/Chのロング・メモリ
  • 16ビットの分解能
  • 2チャンネルおよび4チャンネル・モデル
  • 任意波形発生モードおよび直接デジタル合成(DDS)モード
  • デジタル・パターン信号発生器
  • PWMモード
  • スイープおよびバースト・モード
  • 変調方式 - AM、FM、PM、ASK、SK、PSK

比類なき性能

ArbStudioは125MHzの帯域幅と2Mポイント/Chのロング・メモリ、1GS/sの高速サンプリング速度および16ビットの高い垂直分解能を併せ持ち、他の製品を凌駕しています。他の製品は、これらの仕様はトレードオフの関係にありますが、ArbStudioは唯一全ての仕様で最高性能を同時に実現しています。これらの比類なき性能を持ちつつ、2チャンネルおよび4チャンネル・モデル、最高36チャンネルのデジタル出力機能付きなど多様なモデルを提供します。

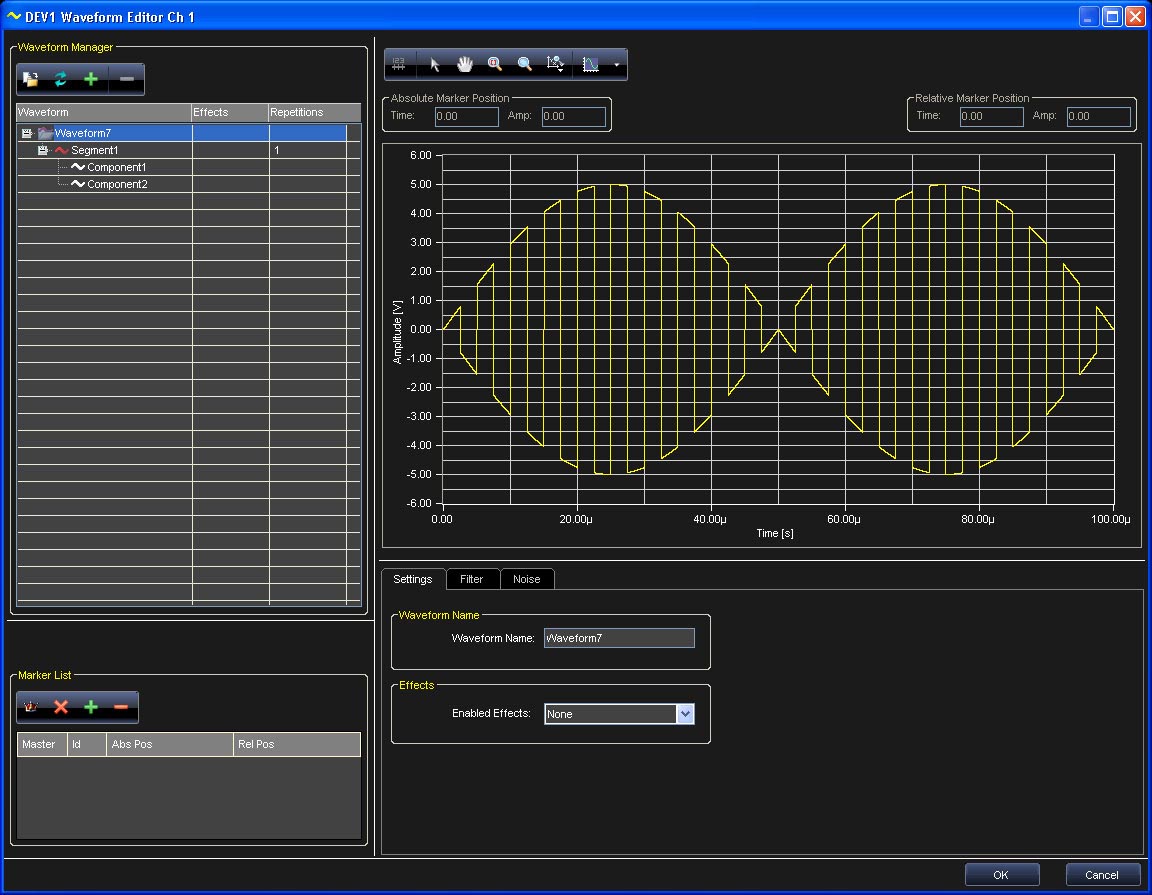

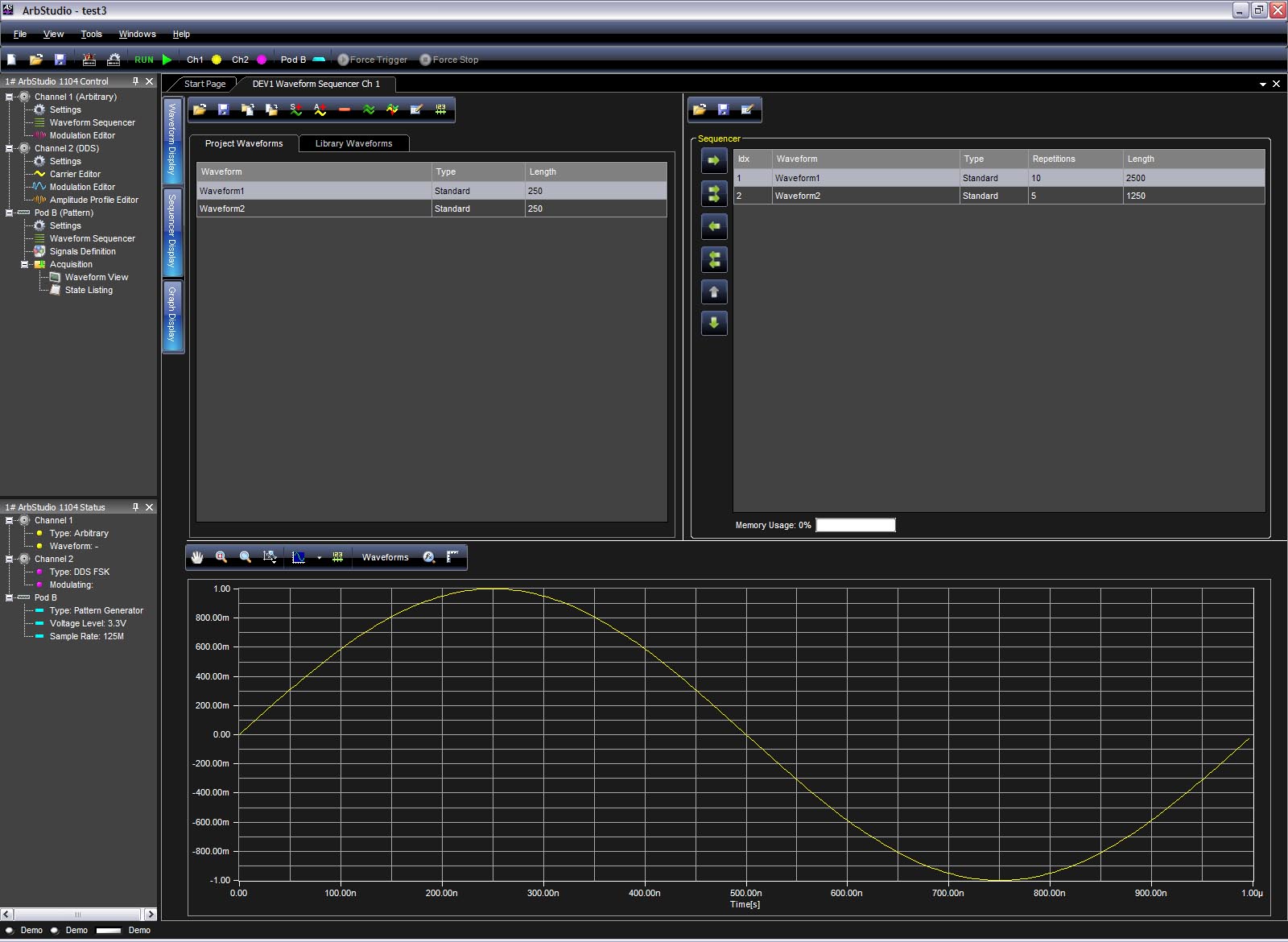

直感的なユーザー・インタフェース

ArbStudioのソフトウェアは、波形を作成、編集およびシーケンスを設定するための直感的なインタフェースを備えています。 すべてのチャンネル、設定および制御に、メイン画面からアクセスできます。波形は、発生時にグラフ表示でプレビューできます。

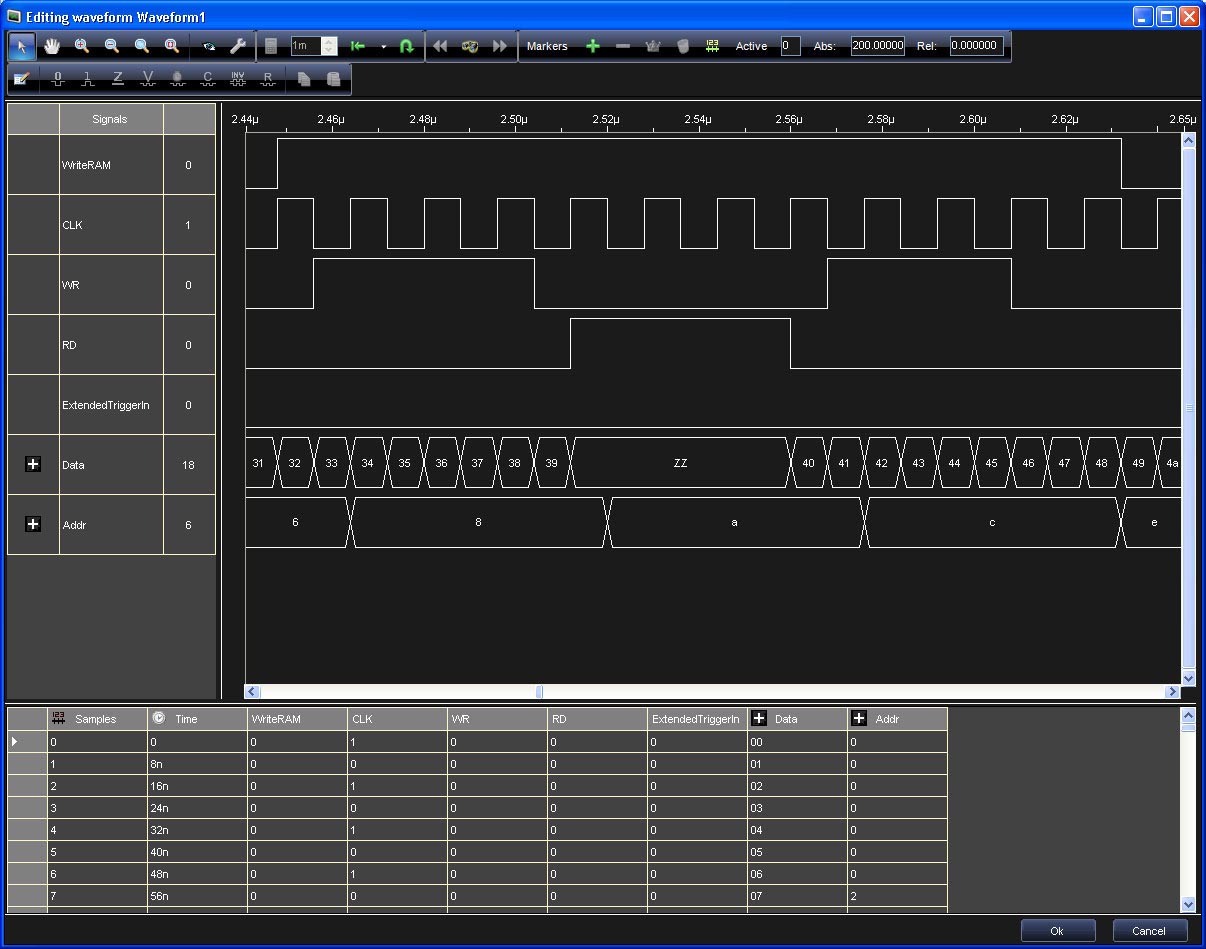

デジタル・パターン信号発生器

多くのシステムが多様なアナログおよびデジタル信号を発生しますが、ほとんどの波形発生器はアナログ出力しかできません。ArbStudio 1102Dおよび1104Dモデルは、それぞれアナログ出力と18および36チャンネルのデジタル・パターンを発生させることができます。

変調方式

変調機能には、AM、PM、FM、ASK、PSKおよびFSKがあります。変調機能エディタは使いやすく、用途に合わせて変調方式を構成することができます。

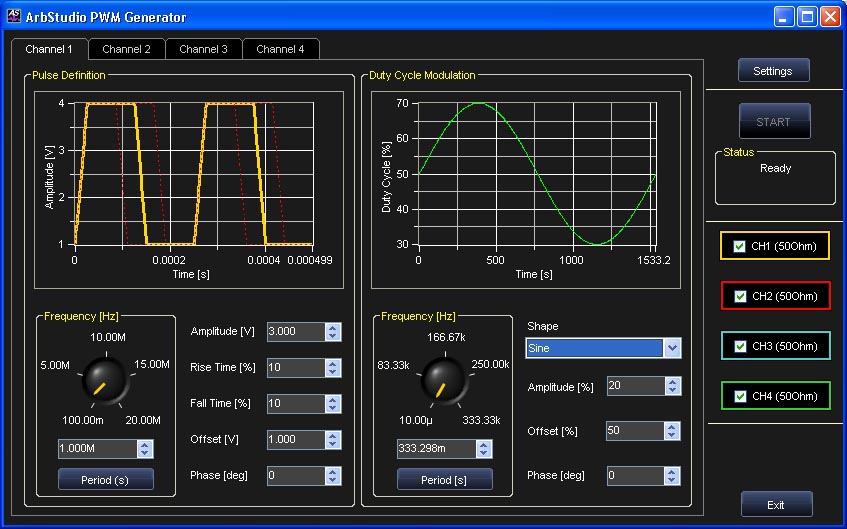

パルス幅変調

PWM波形のために設計された専用コントロール・パネルにより、PWM信号の作成がかつてないほど簡単になりました。 変調形状、デューティ・サイクルなど、PWMのすべての特性を簡単に設定でき、それに加えて各チャンネルでさまざまな設定を構成することができます。

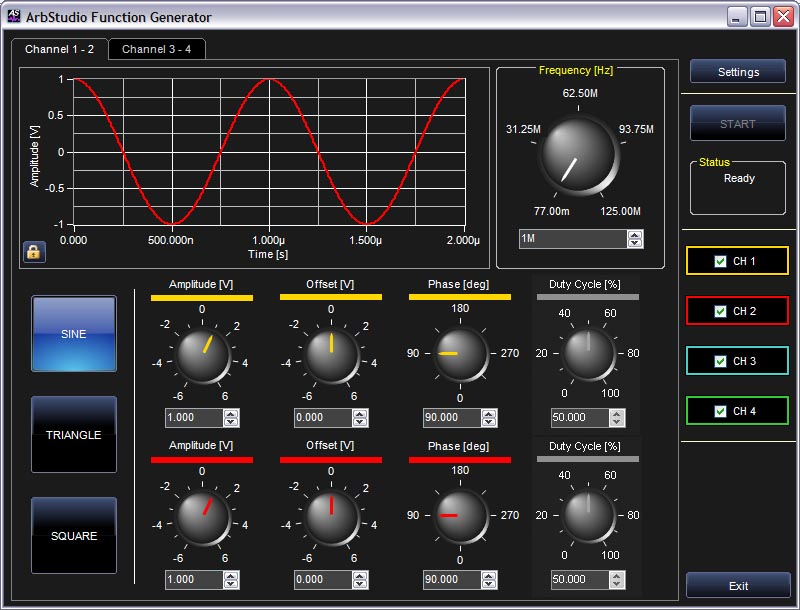

関数ジェネレータ

正弦波、矩形波、三角波の基本波形は、すべて従来のベンチ・トップの信号発生器を再現するシンプルなメニュー画面で作成できます。

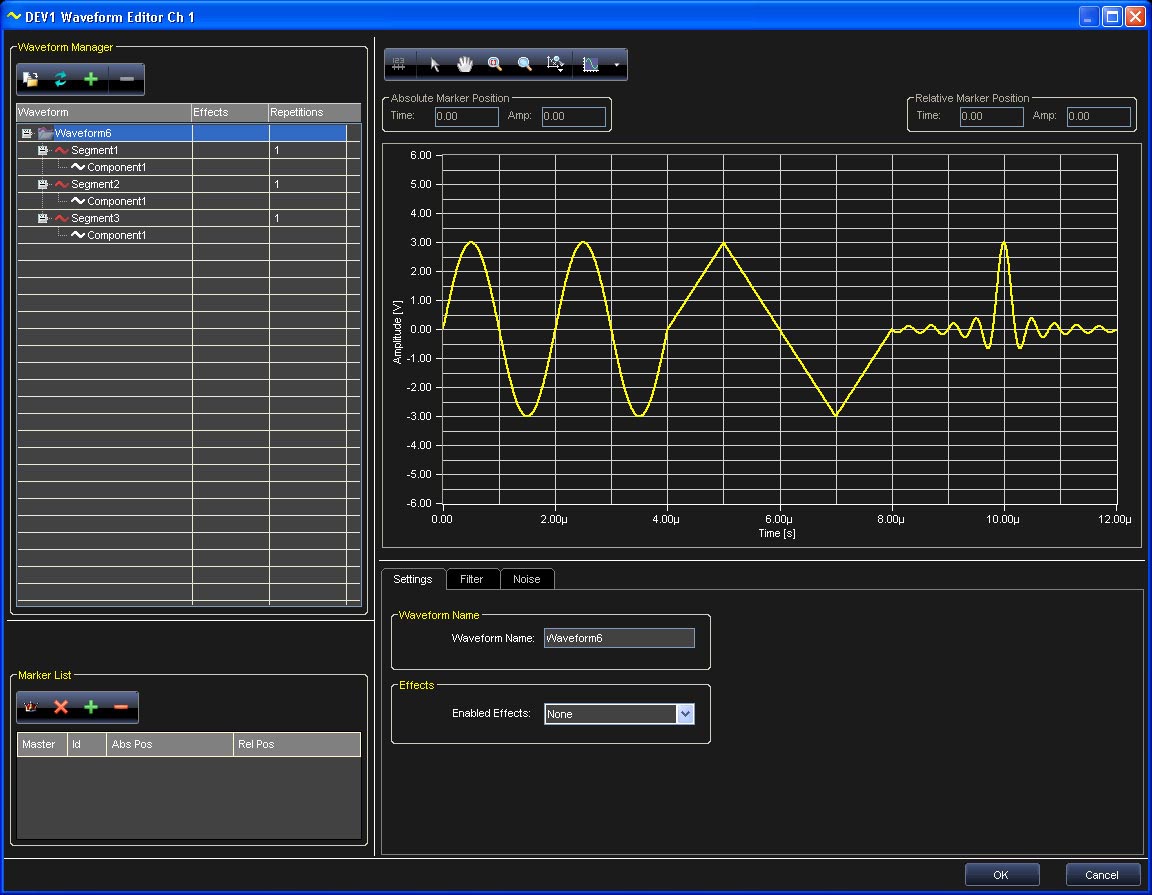

柔軟性

ArbStudioは任意波形発生器および直接デジタル合成(DDS)の両方に対応し、非常に柔軟な波形発生機能を備えています。 算術演算およびノイズ関数が内蔵されており、波形と組み合わせることができます。最大で8台の4チャンネル・モデルを AS-SYNCケーブルで同期動作させることができます。

ページトップに戻る

モデルごとスペック詳細
ArbStudio 1102
  ArbStudio 1102
チャンネル数 2
デジタル・パターン信号発生器 N/A
Waveforms Sine, Cosine, Triangle, Rectangle, Sawtooth, Ramp, Pulse, Sinc, Exponential, Sweep, DC, Noise, From File, Arbitrary
波形の特性

正弦波
周波数レンジ(任意) 2 µHz to 125 MHz
周波数レンジ @ Max Sample Rate (DDS) 3.7 mHz to 110 MHz
振幅平坦度 (1 Vp-p, Typical)
DC to 110 MHz (DDS) < ±0.1 dB
DC to 125 MHz (Arbitrary) < ±0.1 dB
高調波ひずみ (1 Vp-p, Typical)
≤ 1 MHz < -66 dBc
1 MHz to 5 MHz  < -63 dBc
5 MHz to 10 MHz < -59 dBc
10 MHz to 25 MHz < -53 dBc
25 MHz to 75 MHz < -38 dBc
75 MHz to 110 MHz (DDS) < -31 dBc
75 MHz to 125 MHz (Arbitrary) < -28 dBc
非高調波ひずみ (1 Vp-p, Typical)
≤ 1 MHz < -71 dBc
1 MHz to 5 MHz < -71 dBc
5 MHz to 10 MHz < -71 dBc
10 MHz to 25 MHz < -66 dBc
25 MHz to 75 MHz < -53 dBc
75 MHz to 125 MHz (Arbitrary) < -47 dBc
75 MHz to 100 MHz (DDS) < -61 dBc
100 MHz to 110MHz (DDS) < -30 dBc
THD
(100 kHz, 1 Vp-p, Typical) < 0.15%
位相ノイズ (20 MHz, 1 Vp-p, Typical)
10 kHz Offset -106 dBc / Hz
100 kHz Offset -113 dBc / Hz
1 MHz Offset -128 dBc / Hz
アナログ帯域幅
任意/DDS 125 MHz / 110 MHz
方形波、パルス波 (1 Vp-p)
周波数レンジ 2 µHz to 62.5 MHz
デューティ・サイクル・レンジ 1% to 99%
立ち上がり/立下がり(代表値) < 3.5 ns
オーバーシュート(代表値) < 5.5%
ランダム・ジッタ(rms, 代表値) < 20 ps
三角波
周波数レンジ 2 µHz to 31.25 MHz
開始位相範囲 0 to 360°
ランプ波
周波数レンジ 2 µHz to 31.25 MHz
シンク (Sin(x)/x)
周波数レンジ 2 µHz to 15.5 MHz
最小ローブ幅 8 ns
波形シーケンス
Waveforms すべてのプリセット波形、ファイルから、任意
波形の反復 1 to (2^33 – 1)
起動ソース Software, Internal, External
波形の数 1 to 511

共通の特性

任意
リアルタイム・サンプリング速度 4 S/s to 250 MS/s
垂直分解能 16-bit
波形メモリ 2 Mpts / Ch
最小波形長 8 points
波形分解能  2 points
ノイズ帯域幅(-3 dB Gaussian Noise), Typical 100 MHz
実行モード Single, Continuous, Stepped, Burst
Direct Digital Synthesis (DDS)
リアルタイム・サンプリング速度 125 MS/s to 250 MS/s
実行モード Single, Continuous, Burst
搬送波形メモリ 2048 Samples / Ch
振幅, 50 Ω Load (1 kHz) 0 V to +12 Vp-p
振幅, オープン回路 0 V to +24 Vp-p
振幅分解能 < 1 mV
DC精度、オープン回路(±12 V Range) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
DC精度、50 Ω負荷(±6 V Range) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
AC精度、オープン回路(0 Vp-p to +24 Vp-p range, 1 kHz サイン波) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
AC精度、50 Ω負荷 (0 Vpp to +12 Vpp range, 1 kHz サイン波) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
出力インピーダンス Selectable: 50 Ω, Low or High Impedance
短絡保護 Signal outputs are robust against permanent shorts against floating ground
周波数精度
安定度 < ±5 ppm
エージング < ± 2 ppm / year
最大補完サンプリング速度  1 GS/s (4x interpolation)
補完係数 1x, 2x, 4x
サンプリング周波数分解能 15 digits limited by 1 nHz
マルチチャンネル仕様
サンプリング速度の調整 Programmable per channel couple      (Ch 1-2)
チャンネル間スキュー (at Common Sample Rate)
平均 (代表値) < 300 ps
標準偏差(代表値) < 35 ps
演算 Sum, Difference, Multiply between the two channels (Ch 1-2)

Modulation

振幅変調
変調形式 Arbitrary AM, ASK
搬送波形 すべてのプリセット波形、ファイルから、任意
Modulating Waveforms すべてのプリセット波形、ファイルから、任意
変調のソース Internal
Modulating Waveform Sample Clock at Max. Sampling Rate 0.46 S/s to 125 MS/s
メモリ・サイズ 2047  entries
Phase/Frequency Modulation
変調形式 Arbitrary FM/PM, FSK, PSK
搬送波形 すべてのプリセット波形、ファイルから、任意
Modulating Waveforms すべてのプリセット波形、ファイルから、任意
変調のソース Internal
搬送周波数 at Max. Sample Rate
サイン波 3.7mHz to 110 MHz
方形波 3.7mHz to 62.5 MHz
三角波 3.7mHz to 31.25 MHz
ランプ波 3.7mHz to 31.25 MHz
Modulating Waveform Sample Clock at Max. Sample Rate From 119.2S/s to 125 MS/s (per sample programmable)
メモリ・サイズ 511 entries
Frequency Resolution at 125 MS/s Sample Rate 0.0019 Hz (FSK)
2.15E-5° (PSK)
Frequency Resolution at 250 MS/s Sample Rate 0.0037 Hz (FSK)
4.30E-5° (PSK)
パルス幅変調
搬送波形 Pulse
搬送周波数 100 mHz to 20 MHz
デューティーサイクル波形変調 Sine, Triangle, Ramp, Noise, Manual
Duty Cycle Modulating Frequency 10 µHz to 6.67 MHz
ソース Internal
デューティーサイクル偏差 0 % to 100 % of pulse period
周波数スイープ
搬送波形 すべてのプリセット波形、ファイルから、任意
スイープの種類 All waveforms
スイープの方向 Up or Down
Sweep Range at Max. Sample Rate
サイン波 3.7 mHz to 110 MHz
方形波 3.7 mHz to 62.5 MHz
三角波 3.7 mHz to 31.25 MHz
ランプ波 3.7 mHz to 31.25 MHz
最大サンプリング速度でのスイープ範囲 100 ns to  4.2 s
Pattern Generator Characteristics
チャンネル数 N/A
ベクトルメモリ深度 N/A
捕捉メモリの深度 N/A
更新周波数 N/A
サンプリング周波数 N/A
方向制御 N/A
出力電圧レベル N/A
トリガ・レベル N/A
動作モード N/A

Multi-Instrument Synchronization
最大機器数 N/A
同期精度 N/A

補助入出力

Analog Outputs
出力コネクタ Front panel BNC
電圧範囲(オープン回路) VOmin = -12 V, VOmax = +12 V
出力インピーダンス 50 Ω, Low or High Impedance
Lo Max. (All Channels Loaded) ±120 mA max per channel
外部トリガ出力
出力コネクタ Front panel BNC
Output Level TTL compatible into > 1 KΩ
出力インピーダンス 50 Ω nominal
外部トリガ入力
Input Connector Front panel BNC
周波数レンジ DC to 125 MHz
スレッシュホールド・レベル VILmax = 0.8 V, VIHmin=2 V
電圧範囲 -0.5 V to 4 V
損傷レベル VINmax < 6 V, VINmin > -2 V
スロープ Rising Edge or Falling
外部クロック
Input Connector Front panel BNC
周波数レンジ 0 MHz to 125 MHz
最小入力電圧スイング ΔVINmin > 2 V
損傷レベル VINmax < 5 V, VINmin > -5 V
Digital I/O
Connector 50 pin high density (1.27 mm) SCSI connector
Connector count 1

全般特性
Power Supply 電圧範囲 100 ±10% to 240 ±10% VAC
消費電力 35 W max.
Power 周波数レンジ 50/60 Hz ± 5%
PC Interface USB 2.0

物理特性
外形寸法(高さ×幅×奥行き) 2.4" x 12.8" x 7.2" (62 x 326 x 182 mm)
重さ 2.8 lbs (1.3 kg)

環境特性
温度(動作時) Main equipment: 0 to 50 °C
Power adapter: 0 to 40 °C
温度(非動作時) Main equipment: -40 to 71°C
Power adapter: -25 to 71°C
湿度(動作時) 5% to 80% RH (non-condensing) at ≤ 30 °C, 50% max RH (non-condensing) at 40 °C
湿度(非動作時) 5% to 95% max RH (non-condensing)
高度(動作時) Up to 3,048 m (10,000 ft) at ≤ 30°C
高度(非動作時) Up to 12,192 m (40,000 ft)

最小PC要件
オペレーティング・システム Microsoft Windows® 2000/XP SP2/Vista/7 32-bit Editions
プロセッサ Intel® Pentium® III プロセッサ, or better
メモリ 512 MB RAM
ハードディスク 150 MB available free space
ディスプレイ解像度 800 x 600 or better
インターフェース USB 2.0 or 1.1
ArbStudio 1102D
  ArbStudio 1102D
チャンネル数 2
デジタル・パターン信号発生器 18 Channels
Waveforms Sine, Cosine, Triangle, Rectangle, Sawtooth, Ramp, Pulse, Sinc, Exponential, Sweep, DC, Noise, From File, Arbitrary
波形の特性

正弦波
周波数レンジ(任意) 2 µHz to 125 MHz
周波数レンジ @ Max Sample Rate (DDS) 3.7 mHz to 110 MHz
振幅平坦度 (1 Vp-p, Typical)
DC to 110 MHz (DDS) < ±0.1 dB
DC to 125 MHz (Arbitrary) < ±0.1 dB
高調波ひずみ (1 Vp-p, Typical)
≤ 1 MHz < -66 dBc
1 MHz to 5 MHz  < -63 dBc
5 MHz to 10 MHz < -59 dBc
10 MHz to 25 MHz < -53 dBc
25 MHz to 75 MHz < -38 dBc
75 MHz to 110 MHz (DDS) < -31 dBc
75 MHz to 125 MHz (Arbitrary) < -28 dBc
非高調波ひずみ (1 Vp-p, Typical)
≤ 1 MHz < -71 dBc
1 MHz to 5 MHz < -71 dBc
5 MHz to 10 MHz < -71 dBc
10 MHz to 25 MHz < -66 dBc
25 MHz to 75 MHz < -53 dBc
75 MHz to 125 MHz (Arbitrary) < -47 dBc
75 MHz to 100 MHz (DDS) < -61 dBc
100 MHz to 110MHz (DDS) < -30 dBc
THD
(100 kHz, 1 Vp-p, Typical) < 0.15%
位相ノイズ (20 MHz, 1 Vp-p, Typical)
10 kHz Offset -106 dBc / Hz
100 kHz Offset -113 dBc / Hz
1 MHz Offset -128 dBc / Hz
アナログ帯域幅
任意/DDS 125 MHz / 110 MHz
方形波、パルス波 (1 Vp-p)
周波数レンジ 2 µHz to 62.5 MHz
デューティ・サイクル・レンジ 1% to 99%
立ち上がり/立下がり(代表値) < 3.5 ns
オーバーシュート(代表値) < 5.5%
ランダム・ジッタ(rms, 代表値) < 20 ps
三角波
周波数レンジ 2 µHz to 31.25 MHz
開始位相範囲 0 to 360°
ランプ波
周波数レンジ 2 µHz to 31.25 MHz
シンク (Sin(x)/x)
周波数レンジ 2 µHz to 15.5 MHz
最小ローブ幅 8 ns
波形シーケンス
Waveforms すべてのプリセット波形、ファイルから、任意
波形の反復 1 to (2^33 – 1)
起動ソース Software, Internal, External
波形の数 1 to 511

共通の特性

任意
リアルタイム・サンプリング速度 4 S/s to 250 MS/s
垂直分解能 16-bit
波形メモリ 2 Mpts / Ch
最小波形長 8 points
波形分解能  2 points
ノイズ帯域幅(-3 dB Gaussian Noise), Typical 100 MHz
実行モード Single, Continuous, Stepped, Burst
Direct Digital Synthesis (DDS)
リアルタイム・サンプリング速度 125 MS/s to 250 MS/s
実行モード Single, Continuous, Burst
搬送波形メモリ 2048 Samples / Ch
振幅, 50 Ω Load (1 kHz) 0 V to +12 Vp-p
振幅, オープン回路 0 V to +24 Vp-p
振幅分解能 < 1 mV
DC精度、オープン回路(±12 V Range) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
DC精度、50 Ω負荷(±6 V Range) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
AC精度、オープン回路(0 Vp-p to +24 Vp-p range, 1 kHz サイン波) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
AC精度、50 Ω負荷 (0 Vpp to +12 Vpp range, 1 kHz サイン波) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
出力インピーダンス Selectable: 50 Ω, Low or High Impedance
短絡保護 Signal outputs are robust against permanent shorts against floating ground
周波数精度
安定度 < ±5 ppm
エージング < ± 2 ppm / year
最大補完サンプリング速度  1 GS/s (4x interpolation)
補完係数 1x, 2x, 4x
サンプリング周波数分解能 15 digits limited by 1 nHz
マルチチャンネル仕様
サンプリング速度の調整 Programmable per channel couple      (Ch 1-2)
チャンネル間スキュー (at Common Sample Rate)
平均 (代表値) < 300 ps
標準偏差(代表値) < 35 ps
演算 Sum, Difference, Multiply between the two channels (Ch 1-2)

Modulation

振幅変調
変調形式 Arbitrary AM, ASK
搬送波形 すべてのプリセット波形、ファイルから、任意
Modulating Waveforms すべてのプリセット波形、ファイルから、任意
変調のソース Internal
Modulating Waveform Sample Clock at Max. Sampling Rate 0.46 S/s to 125 MS/s
メモリ・サイズ 2047  entries
Phase/Frequency Modulation
変調形式 Arbitrary FM/PM, FSK, PSK
搬送波形 すべてのプリセット波形、ファイルから、任意
Modulating Waveforms すべてのプリセット波形、ファイルから、任意
変調のソース Internal
搬送周波数 at Max. Sample Rate
サイン波 3.7mHz to 110 MHz
方形波 3.7mHz to 62.5 MHz
三角波 3.7mHz to 31.25 MHz
ランプ波 3.7mHz to 31.25 MHz
Modulating Waveform Sample Clock at Max. Sample Rate From 119.2S/s to 125 MS/s (per sample programmable)
メモリ・サイズ 511 entries
Frequency Resolution at 125 MS/s Sample Rate 0.0019 Hz (FSK)
2.15E-5° (PSK)
Frequency Resolution at 250 MS/s Sample Rate 0.0037 Hz (FSK)
4.30E-5° (PSK)
パルス幅変調
搬送波形 Pulse
搬送周波数 100 mHz to 20 MHz
デューティーサイクル波形変調 Sine, Triangle, Ramp, Noise, Manual
Duty Cycle Modulating Frequency 10 µHz to 6.67 MHz
ソース Internal
デューティーサイクル偏差 0 % to 100 % of pulse period
周波数スイープ
搬送波形 すべてのプリセット波形、ファイルから、任意
スイープの種類 All waveforms
スイープの方向 Up or Down
Sweep Range at Max. Sample Rate
サイン波 3.7 mHz to 110 MHz
方形波 3.7 mHz to 62.5 MHz
三角波 3.7 mHz to 31.25 MHz
ランプ波 3.7 mHz to 31.25 MHz
最大サンプリング速度でのスイープ範囲 100 ns to  4.2 s
Pattern Generator Characteristics
チャンネル数 18
ベクトルメモリ深度 1 Mpts / Ch
(per Ch programmable direction)
捕捉メモリの深度 2 Mpts / Ch
更新周波数 125 MS/s
(per Ch programmable direction)
サンプリング周波数 250 MS/s
方向制御 Per Ch programmable
出力電圧レベル 1.2 V to 3.6 V
トリガ・レベル 31
動作モード 18 Ch Digital or 2 Ch Analog

Multi-Instrument Synchronization
最大機器数 N/A
同期精度 N/A

補助入出力

Analog Outputs
出力コネクタ Front panel BNC
電圧範囲(オープン回路) VOmin = -12 V, VOmax = +12 V
出力インピーダンス 50 Ω, Low or High Impedance
Lo Max. (All Channels Loaded) ±120 mA max per channel
外部トリガ出力
出力コネクタ Front panel BNC
Output Level TTL compatible into > 1 KΩ
出力インピーダンス 50 Ω nominal
外部トリガ入力
Input Connector Front panel BNC
周波数レンジ DC to 125 MHz
スレッシュホールド・レベル VILmax = 0.8 V, VIHmin=2 V
電圧範囲 -0.5 V to 4 V
損傷レベル VINmax < 6 V, VINmin > -2 V
スロープ Rising Edge or Falling
外部クロック
Input Connector Front panel BNC
周波数レンジ 0 MHz to 125 MHz
最小入力電圧スイング ΔVINmin > 2 V
損傷レベル VINmax < 5 V, VINmin > -5 V
Digital I/O
Connector 50 pin high density (1.27 mm) SCSI connector
Connector count 1

全般特性
Power Supply 電圧範囲 100 ±10% to 240 ±10% VAC
消費電力 35 W max.
Power 周波数レンジ 50/60 Hz ± 5%
PC Interface USB 2.0

物理特性
外形寸法(高さ×幅×奥行き) 2.4" x 12.8" x 7.2" (62 x 326 x 182 mm)
重さ 2.8 lbs (1.3 kg)

環境特性
温度(動作時) Main equipment: 0 to 50 °C
Power adapter: 0 to 40 °C
温度(非動作時) Main equipment: -40 to 71°C
Power adapter: -25 to 71°C
湿度(動作時) 5% to 80% RH (non-condensing) at ≤ 30 °C, 50% max RH (non-condensing) at 40 °C
湿度(非動作時) 5% to 95% max RH (non-condensing)
高度(動作時) Up to 3,048 m (10,000 ft) at ≤ 30°C
高度(非動作時) Up to 12,192 m (40,000 ft)

最小PC要件
オペレーティング・システム Microsoft Windows® 2000/XP SP2/Vista/7 32-bit Editions
プロセッサ Intel® Pentium® III プロセッサ, or better
メモリ 512 MB RAM
ハードディスク 150 MB available free space
ディスプレイ解像度 800 x 600 or better
インターフェース USB 2.0 or 1.1
ArbStudio 1104
  ArbStudio 1104
チャンネル数 4
デジタル・パターン信号発生器 N/A
Waveforms Sine, Cosine, Triangle, Rectangle, Sawtooth, Ramp, Pulse, Sinc, Exponential, Sweep, DC, Noise, From File, Arbitrary
波形の特性

正弦波
周波数レンジ(任意) 2 µHz to 125 MHz
周波数レンジ @ Max Sample Rate (DDS) 3.7 mHz to 110 MHz
振幅平坦度 (1 Vp-p, Typical)
DC to 110 MHz (DDS) < ±0.1 dB
DC to 125 MHz (Arbitrary) < ±0.1 dB
高調波ひずみ (1 Vp-p, Typical)
≤ 1 MHz < -66 dBc
1 MHz to 5 MHz  < -63 dBc
5 MHz to 10 MHz < -59 dBc
10 MHz to 25 MHz < -53 dBc
25 MHz to 75 MHz < -38 dBc
75 MHz to 110 MHz (DDS) < -31 dBc
75 MHz to 125 MHz (Arbitrary) < -28 dBc
非高調波ひずみ (1 Vp-p, Typical)
≤ 1 MHz < -71 dBc
1 MHz to 5 MHz < -71 dBc
5 MHz to 10 MHz < -71 dBc
10 MHz to 25 MHz < -66 dBc
25 MHz to 75 MHz < -53 dBc
75 MHz to 125 MHz (Arbitrary) < -47 dBc
75 MHz to 100 MHz (DDS) < -61 dBc
100 MHz to 110MHz (DDS) < -30 dBc
THD
(100 kHz, 1 Vp-p, Typical) < 0.15%
位相ノイズ (20 MHz, 1 Vp-p, Typical)
10 kHz Offset -106 dBc / Hz
100 kHz Offset -113 dBc / Hz
1 MHz Offset -128 dBc / Hz
アナログ帯域幅
任意/DDS 125 MHz / 110 MHz
方形波、パルス波 (1 Vp-p)
周波数レンジ 2 µHz to 62.5 MHz
デューティ・サイクル・レンジ 1% to 99%
立ち上がり/立下がり(代表値) < 3.5 ns
オーバーシュート(代表値) < 5.5%
ランダム・ジッタ(rms, 代表値) < 20 ps
三角波
周波数レンジ 2 µHz to 31.25 MHz
開始位相範囲 0 to 360°
ランプ波
周波数レンジ 2 µHz to 31.25 MHz
シンク (Sin(x)/x)
周波数レンジ 2 µHz to 15.5 MHz
最小ローブ幅 8 ns
波形シーケンス
Waveforms すべてのプリセット波形、ファイルから、任意
波形の反復 1 to (2^33 – 1)
起動ソース Software, Internal, External
波形の数 1 to 511

共通の特性

任意
リアルタイム・サンプリング速度 4 S/s to 250 MS/s
垂直分解能 16-bit
波形メモリ 2 Mpts / Ch
最小波形長 8 points
波形分解能  2 points
ノイズ帯域幅(-3 dB Gaussian Noise), Typical 100 MHz
実行モード Single, Continuous, Stepped, Burst
Direct Digital Synthesis (DDS)
リアルタイム・サンプリング速度 125 MS/s to 250 MS/s
実行モード Single, Continuous, Burst
搬送波形メモリ 2048 Samples / Ch
振幅, 50 Ω Load (1 kHz) 0 V to +12 Vp-p
振幅, オープン回路 0 V to +24 Vp-p
振幅分解能 < 1 mV
DC精度、オープン回路(±12 V Range) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
DC精度、50 Ω負荷(±6 V Range) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
AC精度、オープン回路(0 Vp-p to +24 Vp-p range, 1 kHz サイン波) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
AC精度、50 Ω負荷 (0 Vpp to +12 Vpp range, 1 kHz サイン波) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
出力インピーダンス Selectable: 50 Ω, Low or High Impedance
短絡保護 Signal outputs are robust against permanent shorts against floating ground
周波数精度
安定度 < ±5 ppm
エージング < ± 2 ppm / year
最大補完サンプリング速度  1 GS/s (4x interpolation)
補完係数 1x, 2x, 4x
サンプリング周波数分解能 15 digits limited by 1 nHz
マルチチャンネル仕様
サンプリング速度の調整 Programmable per channel couple    (Ch 1-2, Ch 3-4)
チャンネル間スキュー (at Common Sample Rate)
平均 (代表値) < 300 ps
標準偏差(代表値) < 35 ps
演算 Sum, Difference, Multiply between the two channels (Ch 1-2, Ch 3-4)

Modulation

振幅変調
変調形式 Arbitrary AM, ASK
搬送波形 すべてのプリセット波形、ファイルから、任意
Modulating Waveforms すべてのプリセット波形、ファイルから、任意
変調のソース Internal
Modulating Waveform Sample Clock at Max. Sampling Rate 0.46 S/s to 125 MS/s
メモリ・サイズ 2047  entries
Phase/Frequency Modulation
変調形式 Arbitrary FM/PM, FSK, PSK
搬送波形 すべてのプリセット波形、ファイルから、任意
Modulating Waveforms すべてのプリセット波形、ファイルから、任意
変調のソース Internal
搬送周波数 at Max. Sample Rate
サイン波 3.7mHz to 110 MHz
方形波 3.7mHz to 62.5 MHz
三角波 3.7mHz to 31.25 MHz
ランプ波 3.7mHz to 31.25 MHz
Modulating Waveform Sample Clock at Max. Sample Rate From 119.2S/s to 125 MS/s (per sample programmable)
メモリ・サイズ 511 entries
Frequency Resolution at 125 MS/s Sample Rate 0.0019 Hz (FSK)
2.15E-5° (PSK)
Frequency Resolution at 250 MS/s Sample Rate 0.0037 Hz (FSK)
4.30E-5° (PSK)
パルス幅変調
搬送波形 Pulse
搬送周波数 100 mHz to 20 MHz
デューティーサイクル波形変調 Sine, Triangle, Ramp, Noise, Manual
Duty Cycle Modulating Frequency 10 µHz to 6.67 MHz
ソース Internal
デューティーサイクル偏差 0 % to 100 % of pulse period
周波数スイープ
搬送波形 すべてのプリセット波形、ファイルから、任意
スイープの種類 All waveforms
スイープの方向 Up or Down
Sweep Range at Max. Sample Rate
サイン波 3.7 mHz to 110 MHz
方形波 3.7 mHz to 62.5 MHz
三角波 3.7 mHz to 31.25 MHz
ランプ波 3.7 mHz to 31.25 MHz
最大サンプリング速度でのスイープ範囲 100 ns to  4.2 s
Pattern Generator Characteristics
チャンネル数 N/A
ベクトルメモリ深度 N/A
捕捉メモリの深度 N/A
更新周波数 N/A
サンプリング周波数 N/A
方向制御 N/A
出力電圧レベル N/A
トリガ・レベル N/A
動作モード N/A

Multi-Instrument Synchronization
最大機器数 Up to 8 units with AS-SYNC Cable
同期精度 < 300 ps

補助入出力

Analog Outputs
出力コネクタ Front panel BNC
電圧範囲(オープン回路) VOmin = -12 V, VOmax = +12 V
出力インピーダンス 50 Ω, Low or High Impedance
Lo Max. (All Channels Loaded) ±120 mA max per channel (2 Ch),        ±60 mA max per channel (All Ch)
外部トリガ出力
出力コネクタ Front panel BNC
Output Level TTL compatible into > 1 KΩ
出力インピーダンス 50 Ω nominal
外部トリガ入力
Input Connector Front panel BNC
周波数レンジ DC to 125 MHz
スレッシュホールド・レベル VILmax = 0.8 V, VIHmin=2 V
電圧範囲 -0.5 V to 4 V
損傷レベル VINmax < 6 V, VINmin > -2 V
スロープ Rising Edge or Falling
外部クロック
Input Connector Front panel BNC
周波数レンジ 0 MHz to 125 MHz
最小入力電圧スイング ΔVINmin > 2 V
損傷レベル VINmax < 5 V, VINmin > -5 V
Digital I/O
Connector 50 pin high density (1.27 mm) SCSI connector
Connector count 2

全般特性
Power Supply 電圧範囲 100 ±10% to 240 ±10% VAC
消費電力 35 W max.
Power 周波数レンジ 50/60 Hz ± 5%
PC Interface USB 2.0

物理特性
外形寸法(高さ×幅×奥行き) 2.4" x 12.8" x 7.2" (62 x 326 x 182 mm)
重さ 2.8 lbs (1.3 kg)

環境特性
温度(動作時) Main equipment: 0 to 50 °C
Power adapter: 0 to 40 °C
温度(非動作時) Main equipment: -40 to 71°C
Power adapter: -25 to 71°C
湿度(動作時) 5% to 80% RH (non-condensing) at ≤ 30 °C, 50% max RH (non-condensing) at 40 °C
湿度(非動作時) 5% to 95% max RH (non-condensing)
高度(動作時) Up to 3,048 m (10,000 ft) at ≤ 30°C
高度(非動作時) Up to 12,192 m (40,000 ft)

最小PC要件
オペレーティング・システム Microsoft Windows® 2000/XP SP2/Vista/7 32-bit Editions
プロセッサ Intel® Pentium® III プロセッサ, or better
メモリ 512 MB RAM
ハードディスク 150 MB available free space
ディスプレイ解像度 800 x 600 or better
インターフェース USB 2.0 or 1.1
ArbStudio 1104D
  ArbStudio 1104D
チャンネル数 4
デジタル・パターン信号発生器 36 Channels
Waveforms Sine, Cosine, Triangle, Rectangle, Sawtooth, Ramp, Pulse, Sinc, Exponential, Sweep, DC, Noise, From File, Arbitrary
波形の特性

正弦波
周波数レンジ(任意) 2 µHz to 125 MHz
周波数レンジ @ Max Sample Rate (DDS) 3.7 mHz to 110 MHz
振幅平坦度 (1 Vp-p, Typical)
DC to 110 MHz (DDS) < ±0.1 dB
DC to 125 MHz (Arbitrary) < ±0.1 dB
高調波ひずみ (1 Vp-p, Typical)
≤ 1 MHz < -66 dBc
1 MHz to 5 MHz  < -63 dBc
5 MHz to 10 MHz < -59 dBc
10 MHz to 25 MHz < -53 dBc
25 MHz to 75 MHz < -38 dBc
75 MHz to 110 MHz (DDS) < -31 dBc
75 MHz to 125 MHz (Arbitrary) < -28 dBc
非高調波ひずみ (1 Vp-p, Typical)
≤ 1 MHz < -71 dBc
1 MHz to 5 MHz < -71 dBc
5 MHz to 10 MHz < -71 dBc
10 MHz to 25 MHz < -66 dBc
25 MHz to 75 MHz < -53 dBc
75 MHz to 125 MHz (Arbitrary) < -47 dBc
75 MHz to 100 MHz (DDS) < -61 dBc
100 MHz to 110MHz (DDS) < -30 dBc
THD
(100 kHz, 1 Vp-p, Typical) < 0.15%
位相ノイズ (20 MHz, 1 Vp-p, Typical)
10 kHz Offset -106 dBc/Hz
100 kHz Offset -113 dBc/Hz
1 MHz Offset -128 dBc / Hz
アナログ帯域幅
任意/DDS 125 MHz / 110 MHz
方形波、パルス波 (1 Vp-p)
周波数レンジ 2 µHz to 62.5 MHz
デューティ・サイクル・レンジ 1% to 99%
立ち上がり/立下がり(代表値) < 3.5 ns
オーバーシュート(代表値) < 5.5%
ランダム・ジッタ(rms, 代表値) < 20 ps
三角波
周波数レンジ 2 µHz to 31.25 MHz
開始位相範囲 0 to 360°
ランプ波
周波数レンジ 2 µHz to 31.25 MHz
シンク (Sin(x)/x)
周波数レンジ 2 µHz to 15.5 MHz
最小ローブ幅 8 ns
波形シーケンス
Waveforms すべてのプリセット波形、ファイルから、任意
波形の反復 1 to (2^33 – 1)
起動ソース Software, Internal, External
波形の数 1 to 511

共通の特性

任意
リアルタイム・サンプリング速度 4 S/s to 250 MS/s
垂直分解能 16-bit
波形メモリ 2 Mpts / Ch
最小波形長 8 points
波形分解能  2 points
ノイズ帯域幅(-3 dB Gaussian Noise), Typical 100 MHz
実行モード Single, Continuous, Stepped, Burst
Direct Digital Synthesis (DDS)
リアルタイム・サンプリング速度 125 MS/s to 250 MS/s
実行モード Single, Continuous, Burst
搬送波形メモリ 2048 Samples / Ch
振幅, 50 Ω Load (1 kHz) 0 V to +12 Vp-p
振幅, オープン回路 0 V to +24 Vp-p
振幅分解能 < 1 mV
DC精度、オープン回路(±12 V Range) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
DC精度、50 Ω負荷(±6 V Range) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
AC精度、オープン回路(0 Vp-p to +24 Vp-p range, 1 kHz サイン波) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
AC精度、50 Ω負荷 (0 Vpp to +12 Vpp range, 1 kHz サイン波) ±0.25% of amplitude range (within ±10 °C of calibration temperature T=25 °C, Humidity ≤ 80%)
±0.3% of amplitude range (0 to 50 °C)
出力インピーダンス Selectable: 50 Ω, Low or High Impedance
短絡保護 Signal outputs are robust against permanent shorts against floating ground
周波数精度
安定度 < ±5 ppm
エージング < ± 2 ppm / year
最大補完サンプリング速度  1 GS/s (4x interpolation)
補完係数 1x, 2x, 4x
サンプリング周波数分解能 15 digits limited by 1 nHz
マルチチャンネル仕様
サンプリング速度の調整 Programmable per channel couple    (Ch 1-2, Ch 3-4)
チャンネル間スキュー (at Common Sample Rate)
平均 (代表値) < 300 ps
標準偏差(代表値) < 35 ps
演算 Sum, Difference, Multiply between the two channels (Ch 1-2, Ch 3-4)

Modulation

振幅変調
変調形式 Arbitrary AM, ASK
搬送波形 すべてのプリセット波形、ファイルから、任意
Modulating Waveforms すべてのプリセット波形、ファイルから、任意
変調のソース Internal
Modulating Waveform Sample Clock at Max. Sampling Rate 0.46 S/s to 125 MS/s
メモリ・サイズ 2047  entries
Phase/Frequency Modulation
変調形式 Arbitrary FM/PM, FSK, PSK
搬送波形 すべてのプリセット波形、ファイルから、任意
Modulating Waveforms すべてのプリセット波形、ファイルから、任意
変調のソース Internal
搬送周波数 at Max. Sample Rate
サイン波 3.7mHz to 110 MHz
方形波 3.7mHz to 62.5 MHz
三角波 3.7mHz to 31.25 MHz
ランプ波 3.7mHz to 31.25 MHz
Modulating Waveform Sample Clock at Max. Sample Rate From 119.2S/s to 125 MS/s (per sample programmable)
メモリ・サイズ 511 entries
Frequency Resolution at 125 MS/s Sample Rate 0.0019 Hz (FSK)
2.15E-5° (PSK)
Frequency Resolution at 250 MS/s Sample Rate 0.0037 Hz (FSK)
4.30E-5° (PSK)
パルス幅変調
搬送波形 Pulse
搬送周波数 100 mHz to 20 MHz
デューティーサイクル波形変調 Sine, Triangle, Ramp, Noise, Manual
Duty Cycle Modulating Frequency 10 µHz to 6.67 MHz
ソース Internal
デューティーサイクル偏差 0 % to 100 % of pulse period
周波数スイープ
搬送波形 すべてのプリセット波形、ファイルから、任意
スイープの種類 All waveforms
スイープの方向 Up or Down
Sweep Range at Max. Sample Rate
サイン波 3.7 mHz to 110 MHz
方形波 3.7 mHz to 62.5 MHz
三角波 3.7 mHz to 31.25 MHz
ランプ波 3.7 mHz to 31.25 MHz
最大サンプリング速度でのスイープ範囲 100 ns to  4.2 s
Pattern Generator Characteristics
チャンネル数 18 / 36
ベクトルメモリ深度 1 Mpts / Ch
(per Ch programmable direction)
捕捉メモリの深度 2 Mpts / Ch
更新周波数 125 MS/s
(per Ch programmable direction)
サンプリング周波数 250 MS/s
方向制御 Per Ch programmable
出力電圧レベル 1.2 V to 3.6 V
トリガ・レベル 31
動作モード 36 Ch Digital or 4 Ch Analog or        18 Ch Digital plus 2 Ch Analog

Multi-Instrument Synchronization
最大機器数 Up to 8 units with AS-SYNC Cable
同期精度 < 300 ps

補助入出力

Analog Outputs
出力コネクタ Front panel BNC
電圧範囲(オープン回路) VOmin = -12 V, VOmax = +12 V
出力インピーダンス 50 Ω, Low or High Impedance
Lo Max. (All Channels Loaded) ±120 mA max per channel (2 Ch),        ±60 mA max per channel (All Ch)
外部トリガ出力
出力コネクタ Front panel BNC
Output Level TTL compatible into > 1 KΩ
出力インピーダンス 50 Ω nominal
外部トリガ入力
Input Connector Front panel BNC
周波数レンジ DC to 125 MHz
スレッシュホールド・レベル VILmax = 0.8 V, VIHmin=2 V
電圧範囲 -0.5 V to 4 V
損傷レベル VINmax < 6 V, VINmin > -2 V
スロープ Rising Edge or Falling
外部クロック
Input Connector Front panel BNC
周波数レンジ 0 MHz to 125 MHz
最小入力電圧スイング ΔVINmin > 2V
損傷レベル VINmax < 5 V, VINmin > -5 V
Digital I/O
Connector 50 pin high density (1.27 mm) SCSI connector
Connector count 2

全般特性
Power Supply 電圧範囲 100 ±10% to 240 ±10% VAC
消費電力 35 W max.
Power 周波数レンジ 50/60 Hz ± 5%
PC Interface USB 2.0

物理特性
外形寸法(高さ×幅×奥行き) 2.4" x 12.8" x 7.2" (62 x 326 x 182 mm)
重さ 2.8 lbs (1.3 kg)

環境特性
温度(動作時) Main equipment: 0 to 50 °C
Power adapter: 0 to 40 °C
温度(非動作時) Main equipment: -40 to 71°C
Power adapter: -25 to 71°C
湿度(動作時) 5% to 80% RH (non-condensing) at ≤ 30 °C, 50% max RH (non-condensing) at 40 °C
湿度(非動作時) 5% to 95% max RH (non-condensing)
高度(動作時) Up to 3,048 m (10,000 ft) at ≤ 30°C
高度(非動作時) Up to 12,192 m (40,000 ft)

最小PC要件
オペレーティング・システム Microsoft Windows® 2000/XP SP2/Vista/7 32-bit Editions
プロセッサ Intel® Pentium® III プロセッサ, or better
メモリ 512 MB RAM
ハードディスク 150 MB available free space
ディスプレイ解像度 800 x 600 or better
インターフェース USB 2.0 or 1.1

上位モデル/下位モデル
  下位モデル 下位モデル

モデル名 WaveStation
2000
WaveStation
3000
ArbStudio
帯域 10〜50MHz 80〜160MHz 125MHz
チャンネル数 2ch 2ch 2〜4ch
最高
サンプリング速度
125MS/s 500MS/s 1GS/s
垂直分解能 14ビット 14ビット 16ビット
波形メモリ 16kポイント/Ch 16kポイント/Ch 2Mポイント/Ch
その他 3.5インチ・
ディスプレイ
4.3インチ・
ディスプレイ
18ch/36ch
デジタル・パターン
信号発生機能付き
    詳細 詳細 詳細
