高分解能オシロスコープ
HDO4000シリーズ

HDO4000オシロスコープは、HD4096高精細テクノロジに12.1 インチのタッチスクリーン、省スペース性、ロングメモリ、強力なデバッグツールを装備するコストパフォーマンスの高いオシロスコープです。

  •
  •
  •
基本仕様
モデル名 帯域 ch数 サンプリング速度
垂直分解能
標準メモリ 価格(税別)
HDO 4022 200MHz 2ch 2.5GS/s
12ビット
12.5Mポイント 141万円
HDO 4024 200MHz 4ch 155万円
HDO 4032 350MHz 2ch 157万円
HDO 4034 350MHz 4ch 171万円
HDO 4054 500MHz 4ch 222万円
HDO 4104 1GHz 4ch 270万円
ミックスド・シグナル・オシロスコープ
HDO 4022-MS 200MHz 2ch

2.5GS/s
12ビット

デジタル入力:
ロジック16ch、
250MHz、
1.25GS/s、
25〜50Mポイント
(アナログメモリ
長に依存)

12.5Mポイント 185万円
HDO 4024-MS 200MHz 4ch 199万円
HDO 4032-MS 350MHz 2ch 201万円
HDO 4034-MS 350MHz 4ch 217万円
HDO 4054-MS 500MHz 4ch 269万円
HDO 4104-MS 1GHz 4ch 316万円

* 価格は2017年1月現在のものです。
* ユーザ各位のご要望、当社の品質管理の一層の高度化などにともなって、
  おことわりなしに仕様の一部、価格を変更させていただくことがあります。

モデルごとスペック詳細(モデル名をクリックで詳細表示されます)

HDO4022 スペック

垂直軸

バンド幅(@ 50 Ω) 200 MHz
立ち上がり時間 1.75 ns
入力チャンネル数 2
周波数帯域制限 20 MHz
入力インピーダンス 1 MΩ ±2.0% || 15 pF, 50 Ω ±2.0%
入力カップリング AC, DC, GND
最大入力電圧 1 MΩ: 400 V max (DC + Peak AC ≤ 10 Khz), 50 Ω: 5 VRMS
チャンネル間アイソレーション ≥ 30 dB
垂直分解能 12-bits
感度 1 MΩ: 1 mV/div - 10 V/div
50 Ω: 1mV/div - 1 V/div
DCゲイン精度 ±(0.5%) Full Scale, offset at 0 V
オフセット・レンジ 50Ω
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-10V: 20mV/div-1V/div

1MΩ
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-16V: 20mV/div-100mV/div
+/-80V: 102mV/div-198mV/div
+/-160V: 200mV/div-1V/div
+/-400V: 1.02V/div-10V/div


水平軸の仕様

タイムベース・レンジ 標準 -STD:200ps/div〜1.25ks/div
オプション-L:200ps/div〜2.5ks/div
RIS(ランダム・インタリーブ・サンプリング)モード:200ps/div〜10ns/div
ロール・モード:100ms/div以上、5MS/s以下の範囲で選択可能
時間軸精度 ±2.5ppm for 5 to 40C + 1.0ppm/year from calibration
トリガ&インタポレータ・ジッタ 4.5 ps (rms)


捕捉システム

単発サンプリング速度/Ch 2.5 GS/s
ランダム・インターリーブ・サンプリング(RIS) 125 GS/s
メモリ 25 Mpts/Ch on 1 Ch
12.5 Mpts/Ch on 2 Ch


捕捉モード

アベレージ Up to 1,000,000
ピークディテクト na
補完 Linear, Sin x/x
分解能向上演算(ERES) Up to 15 bits
シーケンス・モード Up to 10,000 segments
注)HDO4000-MSモデルにおいてシーケンス・モード使用時はロジック・チャンネルは使用できません。


トリガ・システム

トリガ・モード Normal, Auto, Single, Stop
トリガ・ソース Ch 1 - Ch 4, EXT, EXT/10, AC Line
カップリング AC, DC, LF Rej, HF Rej
プリトリガ遅延 0-100% of full scale
ポストトリガ遅延 0-10,000 Divisions
ホールド・オフ 2ns up to 20s
内部トリガ・レベルのレンジ ±4.1 Divisions
トリガ・感度 0.9 division: 10 MHz
1.0 divisions: 100 MHz
2.0 divisions: 200 MHz
外部トリガ感度 0.9 division: 10 MHz
1.0 divisions: 100 MHz
2.0 divisions: 200 MHz
外部トリガ・レベルのレンジ Ext: ±0.4 V, EXT/10: ±4.0 V


Display

Type Color Touch Screen 12.1" TFT-LCD
ディスプレイ解像度 1280 x 800
グリッド・スタイル YT, XY


トリガ・タイプ

基本トリガ・タイプ Edge, Glitch, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV), Runt, Slew Rate, Interval, Dropout, Qualified
オプション・トリガ・タイプ na
シリアル・デコード・トリガ(オプション) I2C, SPI, UART/RS-232, CAN, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429, Audio (I2S, LJ, RJ, TDM), USB, USB-HSIC, MIPI D-PHY, DigRF3G
トリガ・ジッタ ≦4.5ps rms (代表値)


内部ストレージ

波形ストレージ 4 memory waveforms plus internal HDD
設定ストレージ 6 setups


演算機能

演算トレース数 2
標準演算機能 加算、減算、乗算、除算、絶対値、加算/連続アベレージング、微積分、エンベロープ、分解能向上(最大15ビット)、フロア/ルーフ、反転、逆数、再スケーリング(スケールと単位の変更)、平方積/平方根、トレンド、ズーム、およびFFT(最大1Mポイント、電力スペクトル出力、矩形ウィンドウ、Von Hannウィンドウ、FlatTopウィンドウ)
オプション演算機能 na


計測パラメータ

最大表示パラメータ数 8
測定パラメータ 振幅、トップ、ベース、最大値、平均値、最小値、正のオーバーシュート、負のオーバーシュート、ピーク・ツー・ピーク、標準偏差、RMS、正の幅、負の幅、周波数、周期、位相、遅延、デューティ・サイクル、立ち下がり時間(90〜10%,80〜20%)、立ち上がり時間(10〜90%、20〜80%)、スキュー、面積、Period@level,Delta Period@level, Delta Time@level, Duty@level, Frequency@level, Time@level, edge@level


プローブ

プローブ Qty. (4) ÷10 Passive プローブ
スケーリング Automatic/Manual: ÷1, ÷10, ÷20, ÷100, ÷200, ÷1000, ÷2000, ÷10000
Variable: (÷1x10-6 - ÷10000)
校正信号出力 1 kHz square wave, 1.0 Vp-p,
output to probe hook


インターフェース

GPIB Port (optional) 1 (optional)
USB (Device) 1
Ethernet Port 1
USB (Host) 6
Serial Port 0


電源電圧範囲

電圧 90 - 264 VAC, 45 HZ - 66 Hz
90 - 132 VAC, 380 HZ - 420 Hz
最大消費電力 330 VA


環境

動作時温度範囲 5 °C to 40 °C
非動作時温度範囲 -20 °C to 60 °C
動作時湿度 80% RH, 31 °C
50% RH, 40 °C
非動作時湿度 95% RH
動作時高度 3,048 m max at <=30C
非動作時高度 12,192 m


物理的仕様

寸法(高さ×幅×奥行き) 291.7 mm x 399.4 mm x 131.31 mm
(11.48" x 15.72" x 5.17")
重量 5.86 kg (12.9 lbs)


保障期間

保障期間 3年間保障。オプションとして延長保障サービスがあります。詳しくは弊社営業所にお問い合わせください

HDO4024 スペック

垂直軸

バンド幅(@ 50 Ω) 200 MHz
立ち上がり時間 1.75 ns
入力チャンネル数 4
周波数帯域制限 20 MHz
入力インピーダンス 1 MΩ ±2.0% || 15 pF, 50 Ω ±2.0%
入力カップリング AC, DC, GND
最大入力電圧 1 MΩ: 400 V max (DC + Peak AC ≤ 10 Khz), 50 Ω: 5 VRMS
チャンネル間アイソレーション ≥ 30 dB
垂直分解能 12-bits
感度 1 MΩ: 1 mV/div - 10 V/div
50 Ω: 1mV/div - 1 V/div
DCゲイン精度 ±(0.5%) Full Scale, offset at 0 V
オフセット・レンジ 50Ω
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-10V: 20mV/div-1V/div

1MΩ
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-16V: 20mV/div-100mV/div
+/-80V: 102mV/div-198mV/div
+/-160V: 200mV/div-1V/div
+/-400V: 1.02V/div-10V/div


水平軸の仕様

タイムベース・レンジ 標準 -STD:200ps/div〜1.25ks/div
オプション-L:200ps/div〜2.5ks/div
RIS(ランダム・インタリーブ・サンプリング)モード:200ps/div〜10ns/div
ロール・モード:100ms/div以上、5MS/s以下の範囲で選択可能
時間軸精度 ±2.5ppm for 5 to 40C + 1.0ppm/year from calibration
トリガ&インタポレータ・ジッタ 4.5 ps (rms)


捕捉システム

単発サンプリング速度/Ch 2.5 GS/s
ランダム・インターリーブ・サンプリング(RIS) 125 GS/s
メモリ 25 Mpts/Ch on 2 Ch
12.5 Mpts/Ch on 4 Ch


捕捉モード

アベレージ Up to 1,000,000
ピークディテクト na
補完 Linear, Sin x/x
分解能向上演算(ERES) Up to 15 bits
シーケンス・モード Up to 10,000 segments
注)HDO4000-MSモデルにおいてシーケンス・モード使用時はロジック・チャンネルは使用できません。


トリガ・システム

トリガ・モード Normal, Auto, Single, Stop
トリガ・ソース Ch 1 - Ch 4, EXT, EXT/10, AC Line
カップリング AC, DC, LF Rej, HF Rej
プリトリガ遅延 0-100% of full scale
ポストトリガ遅延 0-10,000 Divisions
ホールド・オフ 2ns up to 20s
内部トリガ・レベルのレンジ ±4.1 Divisions
トリガ・感度 0.9 division: 10 MHz
1.0 divisions: 100 MHz
2.0 divisions: 200 MHz
外部トリガ感度 0.9 division: 10 MHz
1.0 divisions: 100 MHz
2.0 divisions: 200 MHz
外部トリガ・レベルのレンジ Ext: ±0.4 V, EXT/10: ±4.0 V


Display

Type Color Touch Screen 12.1" TFT-LCD
ディスプレイ解像度 1280 x 800
グリッド・スタイル YT, XY


トリガ・タイプ

基本トリガ・タイプ Edge, Glitch, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV), Runt, Slew Rate, Interval, Dropout, Qualified
オプション・トリガ・タイプ na
シリアル・デコード・トリガ(オプション) I2C, SPI, UART/RS-232, CAN, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429, Audio (I2S, LJ, RJ, TDM), USB, USB-HSIC, MIPI D-PHY, DigRF3G
トリガ・ジッタ ≦4.5ps rms (代表値)


内部ストレージ

波形ストレージ 4 memory waveforms plus internal HDD
設定ストレージ 6 setups


演算機能

演算トレース数 2
標準演算機能 加算、減算、乗算、除算、絶対値、加算/連続アベレージング、微積分、エンベロープ、分解能向上(最大15ビット)、フロア/ルーフ、反転、逆数、再スケーリング(スケールと単位の変更)、平方積/平方根、トレンド、ズーム、およびFFT(最大1Mポイント、電力スペクトル出力、矩形ウィンドウ、Von Hannウィンドウ、FlatTopウィンドウ)
オプション演算機能 na


計測パラメータ

最大表示パラメータ数 8
測定パラメータ 振幅、トップ、ベース、最大値、平均値、最小値、正のオーバーシュート、負のオーバーシュート、ピーク・ツー・ピーク、標準偏差、RMS、正の幅、負の幅、周波数、周期、位相、遅延、デューティ・サイクル、立ち下がり時間(90〜10%,80〜20%)、立ち上がり時間(10〜90%、20〜80%)、スキュー、面積、Period@level,Delta Period@level, Delta Time@level, Duty@level, Frequency@level, Time@level, edge@level


プローブ

プローブ Qty. (4) ÷10 Passive プローブ
スケーリング Automatic/Manual: ÷1, ÷10, ÷20, ÷100, ÷200, ÷1000, ÷2000, ÷10000
Variable: (÷1x10-6 - ÷10000)
校正信号出力 1 kHz square wave, 1.0 Vp-p,
output to probe hook


インターフェース

GPIB Port (optional) 1 (optional)
USB (Device) 1
Ethernet Port 1
USB (Host) 6
Serial Port 0


電源電圧範囲

電圧 90 - 264 VAC, 45 HZ - 66 Hz
90 - 132 VAC, 380 HZ - 420 Hz
最大消費電力 330 VA


環境

動作時温度範囲 5 °C to 40 °C
非動作時温度範囲 -20 °C to 60 °C
動作時湿度 80% RH, 31 °C
50% RH, 40 °C
非動作時湿度 95% RH
動作時高度 3,048 m max at <=30C
非動作時高度 12,192 m


物理的仕様

寸法(高さ×幅×奥行き) 291.7 mm x 399.4 mm x 131.31 mm
(11.48" x 15.72" x 5.17")
重量 5.86 kg (12.9 lbs)


保障期間

保障期間 3年間保障。オプションとして延長保障サービスがあります。詳しくは弊社営業所にお問い合わせください

HDO4032 スペック

垂直軸

バンド幅(@ 50 Ω) 350 MHz
立ち上がり時間 1 ns
入力チャンネル数 2
周波数帯域制限 20 MHz, 200 MHz
入力インピーダンス 1 MΩ ±2.0% || 15 pF, 50 Ω ±2.0%
入力カップリング AC, DC, GND
最大入力電圧 1 MΩ: 400 V max (DC + Peak AC ≤ 10 Khz), 50 Ω: 5 VRMS
チャンネル間アイソレーション ≥ 30 dB
垂直分解能 12-bits
感度 1 MΩ: 1 mV/div - 10 V/div
50 Ω: 1mV/div - 1 V/div
DCゲイン精度 ±(0.5%) Full Scale, offset at 0 V
オフセット・レンジ 50Ω
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-10V: 20mV/div-1V/div

1MΩ
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-16V: 20mV/div-100mV/div
+/-80V: 102mV/div-198mV/div
+/-160V: 200mV/div-1V/div
+/-400V: 1.02V/div-10V/div


水平軸の仕様

タイムベース・レンジ 標準 -STD:200ps/div〜1.25ks/div
オプション-L:200ps/div〜2.5ks/div
RIS(ランダム・インタリーブ・サンプリング)モード:200ps/div〜10ns/div
ロール・モード:100ms/div以上、5MS/s以下の範囲で選択可能
時間軸精度 ±2.5ppm for 5 to 40C + 1.0ppm/year from calibration
トリガ&インタポレータ・ジッタ 4.0 ps (rms)


捕捉システム

単発サンプリング速度/Ch 2.5 GS/s
ランダム・インターリーブ・サンプリング(RIS) 125 GS/s
メモリ 25 Mpts/Ch on 1 Ch
12.5 Mpts/Ch on 2 Ch


捕捉モード

アベレージ Up to 1,000,000
ピークディテクト na
補完 Linear, Sin x/x
分解能向上演算(ERES) Up to 15 bits
シーケンス・モード Up to 10,000 segments
注)HDO4000-MSモデルにおいてシーケンス・モード使用時はロジック・チャンネルは使用できません。


トリガ・システム

トリガ・モード Normal, Auto, Single, Stop
トリガ・ソース Ch 1 - Ch 4, EXT, EXT/10, AC Line
カップリング AC, DC, LF Rej, HF Rej
プリトリガ遅延 0-100% of full scale
ポストトリガ遅延 0-10,000 Divisions
ホールド・オフ 2ns up to 20s
内部トリガ・レベルのレンジ ±4.1 Divisions
トリガ・感度 0.9 division: 10 MHz
1.0 divisions: 200 MHz
2.0 divisions: 350 MHz
外部トリガ感度 0.9 division: 10 MHz
1.0 divisions: 200 MHz
2.0 divisions: 350 MHz
外部トリガ・レベルのレンジ Ext: ±0.4 V, EXT/10: ±4.0 V


Display

Type Color Touch Screen 12.1" TFT-LCD
ディスプレイ解像度 1280 x 800
グリッド・スタイル YT, XY


トリガ・タイプ

基本トリガ・タイプ Edge, Glitch, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV), Runt, Slew Rate, Interval, Dropout, Qualified
オプション・トリガ・タイプ na
シリアル・デコード・トリガ(オプション) I2C, SPI, UART/RS-232, CAN, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429, Audio (I2S, LJ, RJ, TDM), USB, USB-HSIC, MIPI D-PHY, DigRF3G
トリガ・ジッタ ≦4.5ps rms (代表値)


内部ストレージ

波形ストレージ 4 memory waveforms plus internal HDD
設定ストレージ 6 setups


演算機能

演算トレース数 2
標準演算機能 加算、減算、乗算、除算、絶対値、加算/連続アベレージング、微積分、エンベロープ、分解能向上(最大15ビット)、フロア/ルーフ、反転、逆数、再スケーリング(スケールと単位の変更)、平方積/平方根、トレンド、ズーム、およびFFT(最大1Mポイント、電力スペクトル出力、矩形ウィンドウ、Von Hannウィンドウ、FlatTopウィンドウ)
オプション演算機能 na


計測パラメータ

最大表示パラメータ数 8
測定パラメータ 振幅、トップ、ベース、最大値、平均値、最小値、正のオーバーシュート、負のオーバーシュート、ピーク・ツー・ピーク、標準偏差、RMS、正の幅、負の幅、周波数、周期、位相、遅延、デューティ・サイクル、立ち下がり時間(90〜10%,80〜20%)、立ち上がり時間(10〜90%、20〜80%)、スキュー、面積、Period@level,Delta Period@level, Delta Time@level, Duty@level, Frequency@level, Time@level, edge@level


プローブ

プローブ Qty. (4) ÷10 Passive プローブ
スケーリング Automatic/Manual: ÷1, ÷10, ÷20, ÷100, ÷200, ÷1000, ÷2000, ÷10000
Variable: (÷1x10-6 - ÷10000)
校正信号出力 1 kHz square wave, 1.0 Vp-p,
output to probe hook


インターフェース

GPIB Port (optional) 1 (optional)
USB (Device) 1
Ethernet Port 1
USB (Host) 6
Serial Port 0


電源電圧範囲

電圧 90 - 264 VAC, 45 HZ - 66 Hz
90 - 132 VAC, 380 HZ - 420 Hz
最大消費電力 330 VA


環境

動作時温度範囲 5 °C to 40 °C
非動作時温度範囲 -20 °C to 60 °C
動作時湿度 80% RH, 31 °C
50% RH, 40 °C
非動作時湿度 95% RH
動作時高度 3,048 m max at <=30C
非動作時高度 12,192 m


物理的仕様

寸法(高さ×幅×奥行き) 291.7 mm x 399.4 mm x 131.31 mm
(11.48" x 15.72" x 5.17")
重量 5.86 kg (12.9 lbs)


保障期間

保障期間 3年間保障。オプションとして延長保障サービスがあります。詳しくは弊社営業所にお問い合わせください

HDO4034 スペック

垂直軸

バンド幅(@ 50 Ω) 350 MHz
立ち上がり時間 1 ns
入力チャンネル数 4
周波数帯域制限 20 MHz, 200 MHz
入力インピーダンス 1 MΩ ±2.0% || 15 pF, 50 Ω ±2.0%
入力カップリング AC, DC, GND
最大入力電圧 1 MΩ: 400 V max (DC + Peak AC ≤ 10 Khz), 50 Ω: 5 VRMS
チャンネル間アイソレーション ≥ 30 dB
垂直分解能 12-bits
感度 1 MΩ: 1 mV/div - 10 V/div
50 Ω: 1mV/div - 1 V/div
DCゲイン精度 ±(0.5%) Full Scale, offset at 0 V
オフセット・レンジ 50Ω
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-10V: 20mV/div-1V/div

1MΩ
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-16V: 20mV/div-100mV/div
+/-80V: 102mV/div-198mV/div
+/-160V: 200mV/div-1V/div
+/-400V: 1.02V/div-10V/div


水平軸の仕様

タイムベース・レンジ 標準 -STD:200ps/div〜1.25ks/div
オプション-L:200ps/div〜2.5ks/div
RIS(ランダム・インタリーブ・サンプリング)モード:200ps/div〜10ns/div
ロール・モード:100ms/div以上、5MS/s以下の範囲で選択可能
時間軸精度 ±2.5ppm for 5 to 40C + 1.0ppm/year from calibration
トリガ&インタポレータ・ジッタ 4.0 ps (rms)


捕捉システム

単発サンプリング速度/Ch 2.5 GS/s
ランダム・インターリーブ・サンプリング(RIS) 125 GS/s
メモリ 25 Mpts/Ch on 2 Ch
12.5 Mpts/Ch on 4 Ch


捕捉モード

アベレージ Up to 1,000,000
ピークディテクト na
補完 Linear, Sin x/x
分解能向上演算(ERES) Up to 15 bits
シーケンス・モード Up to 10,000 segments
注)HDO4000-MSモデルにおいてシーケンス・モード使用時はロジック・チャンネルは使用できません。


トリガ・システム

トリガ・モード Normal, Auto, Single, Stop
トリガ・ソース Ch 1 - Ch 4, EXT, EXT/10, AC Line
カップリング AC, DC, LF Rej, HF Rej
プリトリガ遅延 0-100% of full scale
ポストトリガ遅延 0-10,000 Divisions
ホールド・オフ 2ns up to 20s
内部トリガ・レベルのレンジ ±4.1 Divisions
トリガ・感度 0.9 division: 10 MHz
1.0 divisions: 200 MHz
2.0 divisions: 350 MHz
外部トリガ感度 0.9 division: 10 MHz
1.0 divisions: 200 MHz
2.0 divisions: 350 MHz
外部トリガ・レベルのレンジ Ext: ±0.4 V, EXT/10: ±4.0 V


Display

Type Color Touch Screen 12.1" TFT-LCD
ディスプレイ解像度 1280 x 800
グリッド・スタイル YT, XY


トリガ・タイプ

基本トリガ・タイプ Edge, Glitch, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV), Runt, Slew Rate, Interval, Dropout, Qualified
オプション・トリガ・タイプ na
シリアル・デコード・トリガ(オプション) I2C, SPI, UART/RS-232, CAN, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429, Audio (I2S, LJ, RJ, TDM), USB, USB-HSIC, MIPI D-PHY, DigRF3G
トリガ・ジッタ ≦4.5ps rms (代表値)


内部ストレージ

波形ストレージ 4 memory waveforms plus internal HDD
設定ストレージ 6 setups


演算機能

演算トレース数 2
標準演算機能 加算、減算、乗算、除算、絶対値、加算/連続アベレージング、微積分、エンベロープ、分解能向上(最大15ビット)、フロア/ルーフ、反転、逆数、再スケーリング(スケールと単位の変更)、平方積/平方根、トレンド、ズーム、およびFFT(最大1Mポイント、電力スペクトル出力、矩形ウィンドウ、Von Hannウィンドウ、FlatTopウィンドウ)
オプション演算機能 na


計測パラメータ

最大表示パラメータ数 8
測定パラメータ 振幅、トップ、ベース、最大値、平均値、最小値、正のオーバーシュート、負のオーバーシュート、ピーク・ツー・ピーク、標準偏差、RMS、正の幅、負の幅、周波数、周期、位相、遅延、デューティ・サイクル、立ち下がり時間(90〜10%,80〜20%)、立ち上がり時間(10〜90%、20〜80%)、スキュー、面積、Period@level,Delta Period@level, Delta Time@level, Duty@level, Frequency@level, Time@level, edge@level


プローブ

プローブ Qty. (4) ÷10 Passive プローブ
スケーリング Automatic/Manual: ÷1, ÷10, ÷20, ÷100, ÷200, ÷1000, ÷2000, ÷10000
Variable: (÷1x10-6 - ÷10000)
校正信号出力 1 kHz square wave, 1.0 Vp-p,
output to probe hook


インターフェース

GPIB Port (optional) 1 (optional)
USB (Device) 1
Ethernet Port 1
USB (Host) 6
Serial Port 0


電源電圧範囲

電圧 90 - 264 VAC, 45 HZ - 66 Hz
90 - 132 VAC, 380 HZ - 420 Hz
最大消費電力 330 VA


環境

動作時温度範囲 5 °C to 40 °C
非動作時温度範囲 -20 °C to 60 °C
動作時湿度 80% RH, 31 °C
50% RH, 40 °C
非動作時湿度 95% RH
動作時高度 3,048 m max at <=30C
非動作時高度 12,192 m


物理的仕様

寸法(高さ×幅×奥行き) 291.7 mm x 399.4 mm x 131.31 mm
(11.48" x 15.72" x 5.17")
重量 5.86 kg (12.9 lbs)


保障期間

保障期間 3年間保障。オプションとして延長保障サービスがあります。詳しくは弊社営業所にお問い合わせください

HDO4054 スペック

垂直軸

バンド幅(@ 50 Ω) 500 MHz
立ち上がり時間 700 ps
入力チャンネル数 4
周波数帯域制限 20 MHz, 200 MHz
入力インピーダンス 1 MΩ ±2.0% || 15 pF, 50 Ω ±2.0%
入力カップリング AC, DC, GND
最大入力電圧 1 MΩ: 400 V max (DC + Peak AC ≤ 10 Khz), 50 Ω: 5 VRMS
チャンネル間アイソレーション ≥ 24 dB
垂直分解能 12-bits
感度 1 MΩ: 1 mV/div - 10 V/div
50 Ω: 1mV/div - 1 V/div
DCゲイン精度 ±(0.5%) Full Scale, offset at 0 V
オフセット・レンジ 50Ω
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-10V: 20mV/div-1V/div

1MΩ
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-16V: 20mV/div-100mV/div
+/-80V: 102mV/div-198mV/div
+/-160V: 200mV/div-1V/div
+/-400V: 1.02V/div-10V/div


水平軸の仕様

タイムベース・レンジ 標準 -STD:200ps/div〜1.25ks/div
オプション-L:200ps/div〜2.5ks/div
RIS(ランダム・インタリーブ・サンプリング)モード:200ps/div〜10ns/div
ロール・モード:100ms/div以上、5MS/s以下の範囲で選択可能
時間軸精度 ±2.5ppm for 5 to 40C + 1.0ppm/year from calibration
トリガ&インタポレータ・ジッタ 3.5 ps (rms)


捕捉システム

単発サンプリング速度/Ch 2.5 GS/s
ランダム・インターリーブ・サンプリング(RIS) 125 GS/s
メモリ 25 Mpts/Ch on 2 Ch
12.5 Mpts/Ch on 4 Ch


捕捉モード

アベレージ Up to 1,000,000
ピークディテクト na
補完 Linear, Sin x/x
分解能向上演算(ERES) Up to 15 bits
シーケンス・モード Up to 10,000 segments
注)HDO4000-MSモデルにおいてシーケンス・モード使用時はロジック・チャンネルは使用できません。


トリガ・システム

トリガ・モード Normal, Auto, Single, Stop
トリガ・ソース Ch 1 - Ch 4, EXT, EXT/10, AC Line
カップリング AC, DC, LF Rej, HF Rej
プリトリガ遅延 0-100% of full scale
ポストトリガ遅延 0-10,000 Divisions
ホールド・オフ 2ns up to 20s
内部トリガ・レベルのレンジ ±4.1 Divisions
トリガ・感度 0.9 division: 10 MHz
1.0 divisions: 200 MHz
1.5 divisions: 250 MHz
2.0 divisions: 500 MHz
外部トリガ感度 0.9 division: 10 MHz
1.0 divisions: 200 MHz
1.5 divisions: 250 MHz
2.0 divisions: 500 MHz
外部トリガ・レベルのレンジ Ext: ±0.4 V, EXT/10: ±4.0 V


Display

Type Color Touch Screen 12.1" TFT-LCD
ディスプレイ解像度 1280 x 800
グリッド・スタイル YT, XY


トリガ・タイプ

基本トリガ・タイプ Edge, Glitch, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV), Runt, Slew Rate, Interval, Dropout, Qualified
オプション・トリガ・タイプ na
シリアル・デコード・トリガ(オプション) I2C, SPI, UART/RS-232, CAN, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429, Audio (I2S, LJ, RJ, TDM), USB, USB-HSIC, MIPI D-PHY, DigRF3G
トリガ・ジッタ ≦4.5ps rms (代表値)


内部ストレージ

波形ストレージ 4 memory waveforms plus internal HDD
設定ストレージ 6 setups


演算機能

演算トレース数 2
標準演算機能 加算、減算、乗算、除算、絶対値、加算/連続アベレージング、微積分、エンベロープ、分解能向上(最大15ビット)、フロア/ルーフ、反転、逆数、再スケーリング(スケールと単位の変更)、平方積/平方根、トレンド、ズーム、およびFFT(最大1Mポイント、電力スペクトル出力、矩形ウィンドウ、Von Hannウィンドウ、FlatTopウィンドウ)
オプション演算機能 na


計測パラメータ

最大表示パラメータ数 8
測定パラメータ 振幅、トップ、ベース、最大値、平均値、最小値、正のオーバーシュート、負のオーバーシュート、ピーク・ツー・ピーク、標準偏差、RMS、正の幅、負の幅、周波数、周期、位相、遅延、デューティ・サイクル、立ち下がり時間(90〜10%,80〜20%)、立ち上がり時間(10〜90%、20〜80%)、スキュー、面積、Period@level,Delta Period@level, Delta Time@level, Duty@level, Frequency@level, Time@level, edge@level


プローブ

プローブ Qty. (4) ÷10 Passive プローブ
スケーリング Automatic/Manual: ÷1, ÷10, ÷20, ÷100, ÷200, ÷1000, ÷2000, ÷10000
Variable: (÷1x10-6 - ÷10000)
校正信号出力 1 kHz square wave, 1.0 Vp-p,
output to probe hook


インターフェース

GPIB Port (optional) 1 (optional)
USB (Device) 1
Ethernet Port 1
USB (Host) 6
Serial Port 0


電源電圧範囲

電圧 90 - 264 VAC, 45 HZ - 66 Hz
90 - 132 VAC, 380 HZ - 420 Hz
最大消費電力 330 VA


環境

動作時温度範囲 5 °C to 40 °C
非動作時温度範囲 -20 °C to 60 °C
動作時湿度 80% RH, 31 °C
50% RH, 40 °C
非動作時湿度 95% RH
動作時高度 3,048 m max at <=30C
非動作時高度 12,192 m


物理的仕様

寸法(高さ×幅×奥行き) 291.7 mm x 399.4 mm x 131.31 mm
(11.48" x 15.72" x 5.17")
重量 5.86 kg (12.9 lbs)


保障期間

保障期間 3年間保障。オプションとして延長保障サービスがあります。詳しくは弊社営業所にお問い合わせください

HDO4104 スペック

垂直軸

バンド幅(@ 50 Ω) 1 GHz
立ち上がり時間 450 ps
入力チャンネル数 4
周波数帯域制限 20 MHz, 200 MHz
入力インピーダンス 1 MΩ ±2.0% || 15 pF, 50 Ω ±2.0%
入力カップリング AC, DC, GND
最大入力電圧 1 MΩ: 400 V max (DC + Peak AC ≤ 10 Khz), 50 Ω: 5 VRMS
垂直分解能 12-bits
感度 1 MΩ: 1 mV/div - 10 V/div
50 Ω: 1mV/div - 1 V/div
DCゲイン精度 ±(0.5%) Full Scale, offset at 0 V
オフセット・レンジ 50Ω
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-10V: 20mV/div-1V/div

1MΩ
+/-1.6V: 1mV/div-4.95mV/div
+/-4V: 5mV/div-9.9mV/div
+/-8V: 10mV/div-19.8mV/div
+/-16V: 20mV/div-100mV/div
+/-80V: 102mV/div-198mV/div
+/-160V: 200mV/div-1V/div
+/-400V: 1.02V/div-10V/div


水平軸の仕様

タイムベース・レンジ 標準 -STD:200ps/div〜1.25ks/div
オプション-L:200ps/div〜2.5ks/div
RIS(ランダム・インタリーブ・サンプリング)モード:200ps/div〜10ns/div
ロール・モード:100ms/div以上、5MS/s以下の範囲で選択可能
時間軸精度 ±2.5ppm for 5 to 40C + 1.0ppm/year from calibration
トリガ&インタポレータ・ジッタ 3.5 ps (rms)


捕捉システム

単発サンプリング速度/Ch 2.5 GS/s
ランダム・インターリーブ・サンプリング(RIS) 125 GS/s
メモリ 25 Mpts/Ch on 2 Ch
12.5 Mpts/Ch on 4 Ch


捕捉モード

アベレージ Up to 1,000,000
ピークディテクト na
補完 Linear, Sin x/x
分解能向上演算(ERES) Up to 15 bits
シーケンス・モード Up to 10,000 segments
注)HDO4000-MSモデルにおいてシーケンス・モード使用時はロジック・チャンネルは使用できません。


トリガ・システム

トリガ・モード Normal, Auto, Single, Stop
トリガ・ソース Ch 1 - Ch 4, EXT, EXT/10, AC Line
カップリング AC, DC, LF Rej, HF Rej
プリトリガ遅延 0-100% of full scale
ポストトリガ遅延 0-10,000 Divisions
ホールド・オフ 2ns up to 20s
内部トリガ・レベルのレンジ ±4.1 Divisions
トリガ・感度 0.9 division: 10 MHz
1.0 divisions: 200 MHz
1.5 divisions: 500 MHz
2.0 divisions: 1 GHz
外部トリガ感度 0.9 division: 10 MHz
1.0 divisions: 200 MHz
1.5 divisions: 500 MHz
2.0 divisions: 1 GHz
外部トリガ・レベルのレンジ Ext: ±0.4 V, EXT/10: ±4.0 V


Display

Type Color Touch Screen 12.1" TFT-LCD
ディスプレイ解像度 1280 x 800
グリッド・スタイル YT, XY


トリガ・タイプ

基本トリガ・タイプ Edge, Glitch, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV), Runt, Slew Rate, Interval, Dropout, Qualified
オプション・トリガ・タイプ na
シリアル・デコード・トリガ(オプション) I2C, SPI, UART/RS-232, CAN, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429, Audio (I2S, LJ, RJ, TDM), USB, USB-HSIC, MIPI D-PHY, DigRF3G
トリガ・ジッタ ≦4.5ps rms (代表値)


内部ストレージ

波形ストレージ 4 memory waveforms plus internal HDD
設定ストレージ 6 setups


演算機能

演算トレース数 2
標準演算機能 加算、減算、乗算、除算、絶対値、加算/連続アベレージング、微積分、エンベロープ、分解能向上(最大15ビット)、フロア/ルーフ、反転、逆数、再スケーリング(スケールと単位の変更)、平方積/平方根、トレンド、ズーム、およびFFT(最大1Mポイント、電力スペクトル出力、矩形ウィンドウ、Von Hannウィンドウ、FlatTopウィンドウ)
オプション演算機能 na


計測パラメータ

最大表示パラメータ数 8
測定パラメータ 振幅、トップ、ベース、最大値、平均値、最小値、正のオーバーシュート、負のオーバーシュート、ピーク・ツー・ピーク、標準偏差、RMS、正の幅、負の幅、周波数、周期、位相、遅延、デューティ・サイクル、立ち下がり時間(90〜10%,80〜20%)、立ち上がり時間(10〜90%、20〜80%)、スキュー、面積、Period@level,Delta Period@level, Delta Time@level, Duty@level, Frequency@level, Time@level, edge@level


プローブ

プローブ Qty. (4) ÷10 Passive プローブ
スケーリング Automatic/Manual: ÷1, ÷10, ÷20, ÷100, ÷200, ÷1000, ÷2000, ÷10000
Variable: (÷1x10-6 - ÷10000)
校正信号出力 1 kHz square wave, 1.0 Vp-p,
output to probe hook


インターフェース

GPIB Port (optional) 1 (optional)
USB (Device) 1
Ethernet Port 1
USB (Host) 6
Serial Port 0


電源電圧範囲

電圧 90 - 264 VAC, 45 HZ - 66 Hz
90 - 132 VAC, 380 HZ - 420 Hz
最大消費電力 330 VA


環境

動作時温度範囲 5 °C to 40 °C
非動作時温度範囲 -20 °C to 60 °C
動作時湿度 80% RH, 31 °C
50% RH, 40 °C
非動作時湿度 95% RH
動作時高度 3,048 m max at <=30C
非動作時高度 12,192 m


物理的仕様

寸法(高さ×幅×奥行き) 291.7 mm x 399.4 mm x 131.31 mm
(11.48" x 15.72" x 5.17")
重量 5.86 kg (12.9 lbs)


保障期間

保障期間 3年間保障。オプションとして延長保障サービスがあります。詳しくは弊社営業所にお問い合わせください


ページトップへ

ミ ックスド・シグナル・オシロスコープ
新登場 HDO4000-MSシリーズ

【標準搭載】
- HDO4000シリーズベースモデル
- 16chのロジック機能
- ロジック部
 帯域:250MHz、
 サンプリング速度:1.25GS/s(チャンネルごと)
 メモリ長:25〜50Mポイント(チャンネルごと)

HDO-MSシリーズ詳細


主な特徴

  • 電圧分解能:クラス最高の電圧分解能12ビットADC
    (ソフトウエア処理(ERES)により最高15ビットまで向上可能)
  • 周波数帯域:200MHz、350MHz、500MHz、1GHz
  • メモリ長:標準:12.5Mポイント/Ch@4ch  最大:25Mポイント/ch@4ch
    ※インタリーブにより2倍
  • 12.1インチ・タッチ・スクリーン・ディスプレイ
  • 多言語対応ユーザー・インタフェース
  • WaveScan高機能波形検索ツール
  • 作業内容の保存とレポート作成ができるLabNotebook
  • Historyモード(波形再生)
  • スペクトラム・アナライザ・オプション
  • 電源解析ソフトウェア・オプション
  • シリアル・トリガとデコード・オプション

デモビデオ(計測方法などを解説)

HDOシリーズの基本的な活用方法を、日本語字幕付きのビデオで解説しています。

HDOシリーズ デモビデオ


HD4096 高精細テクノロジ

HD4096高精細テクノロジは、従来のオシロスコープ(8ビット:1/256) と比較して16倍(12ビット:1/4096)の高い電圧分解能を実現し、最高1GHzの帯域までカバーします。


HD4096 高精細テクノロジのメリット

HD4096高精細テクノロジは、より正確かつ鮮明に波形を捉えることができます。従来のオシロスコープではノイズに埋もれて識別が困難になりがちな微小信号や、高電圧に埋もれてしまう微小なノイズに対してもHDO4096高精細テクノロジは正確にその波形を把握することができます。このような高い測定精度と高ダイナミックレンジにより、デバッグ・解析・分析などの様々な用途に対して多大なるメリットをもたらします。

ページトップに戻る


シンプルなタッチパネル操作

タッチスクリーンの採用により、従来の直観的な操作性・GUIがさらに強化されました。

先進の解析機能(Measrue&Math)

自動測定パラメータ(8個)と演算機能(2個)により詳細分析・測定が可能になりました。

Historyモード(波形再生)

プレイバック機能により過去に起きた現象を簡単にプレイバックする事ができます。

ページトップに戻る

WaveScan高機能波形検索ツール

オシロスコープで捕捉したアナログ・デジタルの波形から異常現象を素早く抽出する事ができます。ラント・グリッチ・メジャーなどのパラメータを用いて解析する事ができます。

作業内容の保存とレポート作成ができるLabNotebook

LabNotebookは通常の画像保存機能を更に強化したユニークなツールです。画面コピー、シリアルナンバー、タイムスタンプ、コメント、タイトル、オシロスコープの設定条件などをレポートファイルとして出力することができます。また、PDFだけではなく波形データ・設定データも同時に保存しており、FlashBack機能で後から「その瞬間」に簡単に戻ることができます。

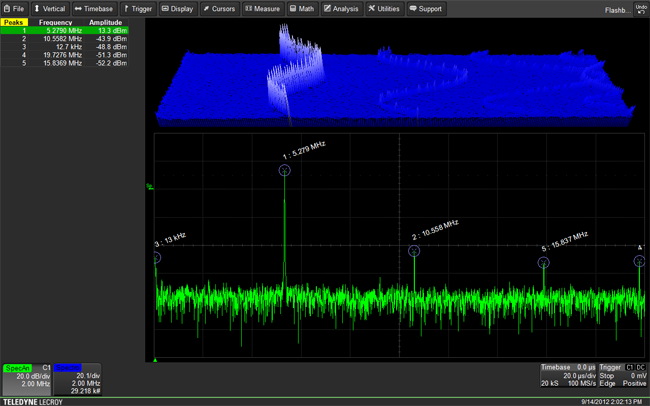

スペクトラム・アナライザ・オプション

オプションでスペクトラム?アナライザ(高分解能FFT機能)を追加する事ができます。ピークサーチ・ピークリスト表示、マルチマーカー、2D/3Dのトレンド表示などにも対応します。

ページトップに戻る

低速シリアルバス・デコード&トリガオプション

豊富な低速シリアルバストリガ・デコードオプションの強力なトリガ機能と見やすいデコード機能により、より迅速なデバッグを可能にします。

強力なスイッチングデバイス解析オプション

新たに開発された使いやすく強力なスイッチング・パワーデバイス解析オプションは、定評のある動的オン抵抗、ロス、変調解析などの測定機能を更に強化し、新機能のインダクタンス測定機能などをサポートしました。

ページトップに戻る





クリックで詳細表示されます

メモリオプション

リモート・コントロール/ネットワーク・オプション

Power Analysis Software

Serial Data Compliance

トリガ/デコード・パッケージ

Other Software Options

その他

ページトップに戻る

クリックで詳細表示されます

プローブ・アダプタ

アクティブ・プローブ

電流プローブ

高精度差動アンプ

差動プローブ

高圧差動プローブ

高圧プローブ

パッシブ・プローブ

アクセサリ・キット
