WaveJet Touchシリーズ

小型オシロスコープが
タッチパネル搭載でさらに使いやすく

  • 7.5インチ・タッチパネル・ディスプレイ搭載
  • メモリ長:最大5Mポイント
    (標準2.5Mポイント/Ch)
  • チャンネル:4ch
  • 帯域:350MHz、500MHz
  • 最高2GS/sのサンプリング速度

WaveJet Touchシリーズは、ハイエンド・オシロスコープのデバッグ機能をポータブル機で実現しました。高機能を維持しながら奥行12.4cm、7.5インチ・タッチパネル、約5秒の起動時間という卓越した性能と機動性を両立しました。


  •
  •
  •
基本仕様

デジタル・オシロスコープ

モデル名 帯域 ch数 サンプリング速度 標準メモリ 価格(税別)
WaveJet 334T 350MHz 4ch 1GS/s
(インターリーブ時2GS/s)
2.5Mポイント
(インターリーブ時5Mポイント)
66万円
WaveJet 354T 500MHz 4ch 78万円

* 価格は2017年1月現在のものです。
* ユーザ各位のご要望、当社の品質管理の一層の高度化などにともなって、
おことわりなしに仕様の一部、価格を変更させていただくことがあります。



モデルごとスペック詳細(モデル名をクリックで詳細表示されます)

WaveJet 334T スペック

Vertical System

Rise time 1 ns
Bandwidth 350 MHz
Input Channels 4
Bandwidth Limiters 200 kHz, 2 MHz, 20 MHz, 100 MHz
Input Impedance 1 MΩ ± 1.0% || 16 pF, 50 Ω ± 1.0%
Input Coupling AC, DC, GND
Maximum Input Voltage 1 MΩ: ± 400 Vpk CAT I, 50 Ω: 5 VRMS
Channel-Channel Isolation ≧ 40 dB from DC - 100 MHz
≧ 30 dB at 350 MHz
Vertical Resolution 8 bits
Sensitivity 1 MΩ: 2 mV/div - 10 V/div
50 Ω: 2 mV/div - 2 V/div
DC Gain Accuracy ±(1.5% + 0.5% of Full Scale)
Offset Range ±1 V: 2 mV/div - 50 mV/div
±10 V: 50.2 mV/div - 500 mV/div
±100 V: 502 mV/div - 10 V/div


Horizontal System

Time/Division Range 1 ns/div - 50 s/div
Clock Accuracy 10 ppm
Trigger and Interpolator Jitter 200 ps (pk-pk)


Acquisition System

Single-Shot Sample Rate/Ch 2 GS/s on 2 Ch
1 GS/s on 4 Ch
Equivalent Sample Rate 100 GS/s
Memory 5 Mpts/Ch on 2 Ch
2.5 Mpts/Ch on 4 Ch


Acquisition Modes

Averaging Selectable Number of Sweeps:
2 - 65536 (in powers of 2)
Peak Detect 1 ns
Interpolation Linear
Enhanced Resolution Up to 12 bits


Triggering System

Modes Normal, Auto, Single, Stop
Sources Ch 1 - Ch 4, EXT, EXT/10, AC Line
Coupling Mode AC, DC, LF Rej, HF Rej, Noise Reject
Hold-off by Time or Events 200 ns - 50 s
Internal Trigger Range ±5 divisions from center
Trigger Sensitivity 0.5 division: DC - 10 MHz
1.0 division: 10 MHz - 250 MHz
1.5 divisions: 250 MHz - 350 MHz
External Trigger Sensitivity Ext: 50 mV from DC to 10 MHz
100 mV from 10 MHz to 250 MHz
150 mV from 250 MHz to 350 MHz
Ext/10: 0.5 V from DC to 10 MHz
1.0 V from 10 MHz to 250 MHz
1.5 V from 250 MHz to 350 MHz
External Trigger Input Range Ext: ±0.5 V, EXT/10: ±5.0 V


Display

Type Color Touch Screen 7.5" TFT-LCD
Resolution VGA: 640 x 480
Grid Styles YT, XY


Trigger Types

Standard Triggers Edge, Edge ALT, Edge OR, Pulse Width, Period, Pulse Count, Dropout, TV, Logic, I2C, SPI, UART


Internal Storage

Waveform Storage 1 reference waveform
Setup Storage 5 setups


Math

Number of Math Traces 1
Standard Math Functions Add, Subtract, Multiply, FFT, Derivative, Integral


Measurements

Number of Measurements Displayed 4
Measurement Parameters Base, Cyclical Mean, Cyclical RMS, Duty Cycle, Fall Time (90% - 10%), Fall Time (80% - 20%), Frequency, Integral, Maximum, Mean, Minimum, Number of +Pulses, Number of -Pulses, +Overshoot, -Overshoot, Peak-Peak, Period, +Pulse Width, -Pulse Width, Rise Time (20% - 80%), Rise Time (10% - 90%), RMS, Skew, Skew@level, Top, Top-Base


Interface

GPIB Port 1
USB (Device) 1
Ethernet Port 1
USB (Host) 1


Probes

Probes Qty. (4) ÷10 Passive Probes
Scale Factors Automatic: ÷1, ÷10, ÷100, ÷1000
Manual: ÷1, ÷5, ÷10, ÷20, ÷50, ÷100, ÷200, ÷500, ÷1000, ÷2000
Calibration Output 1 kHz square wave, 3 Vp-p (typical), output to probe hook


Power Requirements

Voltage 100 - 240 VAC (± 10%) at 50 / 60 Hz (± 5%)
100 - 120 VAC (± 10%) at 400 Hz (± 5%)
Max. Power Consumption 50 W


Environmental and Safety

Temperature (Operating) 0 °C to 40 °C
Temperature (Non-Operating) -20 °C to 60 °C
Humidity (Operating) 80% RH, 40 °C
Humidity (Non-Operating) 80% RH, 40 °C
Altitude (Operating) 3,000 m max at <=25 °C
Altitude (Non-Operating) 12,192 m


Physical Dimensions

Dimensions (HWD) 190 mm x 330 mm x 124 mm
(7.5" x 13" x 4.9")
Weight 3.7 kg (8.6 lbs)


Warranty and Service

Warranty and Service 3-year warranty; calibration recommended annually. Optional service programs include extended warranty and calibration services.

WaveJet 354T スペック

Vertical System

Rise time 750 ps
Bandwidth 500 MHz
Input Channels 4
Bandwidth Limiters 200 kHz, 2 MHz, 20 MHz, 100 MHz
Input Impedance 1 MΩ ± 1.0% || 16 pF, 50 Ω ± 1.0%
Input Coupling AC, DC, GND
Maximum Input Voltage 1 MΩ: ± 400 Vpk CAT I, 50 Ω: 5 VRMS
Channel-Channel Isolation ≧ 40 dB from DC - 100 MHz
≧ 30 dB at 500 MHz
Vertical Resolution 8 bits
Sensitivity 1 MΩ: 2 mV/div - 10 V/div
50 Ω: 2 mV/div - 2 V/div
DC Gain Accuracy ±(1.5% + 0.5% of Full Scale)
Offset Range ±1 V: 2 mV/div - 50 mV/div
±10 V: 50.2 mV/div - 500 mV/div
±100 V: 502 mV/div - 10 V/div


Horizontal System

Time/Division Range 500 ps/div - 50 s/div
Clock Accuracy 10 ppm
Trigger and Interpolator Jitter 150 ps (pk-pk)


Acquisition System

Single-Shot Sample Rate/Ch 2 GS/s on 2 Ch
1 GS/s on 4 Ch
Equivalent Sample Rate 100 GS/s
Memory 5 Mpts/Ch on 2 Ch
2.5 Mpts/Ch on 4 Ch


Acquisition Modes

Averaging Selectable Number of Sweeps:
2 - 65536 (in powers of 2)
Peak Detect 1 ns
Interpolation Linear
Enhanced Resolution Up to 12 bits


Triggering System

Modes Normal, Auto, Single, Stop
Sources Ch 1 - Ch 4, EXT, EXT/10, AC Line
Coupling Mode AC, DC, LF Rej, HF Rej, Noise Reject
Hold-off by Time or Events 200 ns - 50 s
Internal Trigger Range ±5 divisions from center
Trigger Sensitivity 0.5 division: DC - 10 MHz
1.0 division: 10 MHz - 250 MHz
1.5 divisions: 250 MHz - 500 MHz
External Trigger Sensitivity Ext: 50 mV from DC to 10 MHz
100 mV from 10 MHz to 250 MHz
150 mV from 250 MHz to 500 MHz
Ext/10: 0.5 V from DC to 10 MHz
1.0 V from 10 MHz to 250 MHz
1.5 V from 250 MHz to 500 MHz
External Trigger Input Range Ext: ±0.5 V, EXT/10: ±5.0 V


Display

Type Color Touch Screen 7.5" TFT-LCD
Resolution VGA: 640 x 480
Grid Styles YT, XY


Trigger Types

Standard Triggers Edge, Edge ALT, Edge OR, Pulse Width, Period, Pulse Count, Dropout, TV, Logic, I2C, SPI, UART


Internal Storage

Waveform Storage 1 reference waveform
Setup Storage 5 setups


Math

Number of Math Traces 1
Standard Math Functions Add, Subtract, Multiply, FFT, Derivative, Integral


Measurements

Number of Measurements Displayed 4
Measurement Parameters Base, Cyclical Mean, Cyclical RMS, Duty Cycle, Fall Time (90% - 10%), Fall Time (80% - 20%), Frequency, Integral, Maximum, Mean, Minimum, Number of +Pulses, Number of -Pulses, +Overshoot, -Overshoot, Peak-Peak, Period, +Pulse Width, -Pulse Width, Rise Time (20% - 80%), Rise Time (10% - 90%), RMS, Skew, Skew@level, Top, Top-Base


Interface

GPIB Port 1
USB (Device) 1
Ethernet Port 1
USB (Host) 1


Probes

Probes Qty. (4) ÷10 Passive Probes
Scale Factors Automatic: ÷1, ÷10, ÷100, ÷1000
Manual: ÷1, ÷5, ÷10, ÷20, ÷50, ÷100, ÷200, ÷500, ÷1000, ÷2000
Calibration Output 1 kHz square wave, 3 Vp-p (typical), output to probe hook


Power Requirements

Voltage 100 - 240 VAC (± 10%) at 50 / 60 Hz (± 5%)
100 - 120 VAC (± 10%) at 400 Hz (± 5%)
Max. Power Consumption 50 W


Environmental and Safety

Temperature (Operating) 0 °C to 40 °C
Temperature (Non-Operating) -20 °C to 60 °C
Humidity (Operating) 80% RH, 40 °C
Humidity (Non-Operating) 80% RH, 40 °C
Altitude (Operating) 3,000 m max at <=25 °C
Altitude (Non-Operating) 12,192 m


Physical Dimensions

Dimensions (HWD) 190 mm x 330 mm x 124 mm
(7.5" x 13" x 4.9")
Weight 3.7 kg (8.6 lbs)


Warranty and Service

Warranty and Service 3-year warranty; calibration recommended annually. Optional service programs include extended warranty and calibration services.

上位モデル/下位モデル
  下位モデル 上位モデル

モデル名 WaveAce 1000/2000 WaveSufer 3000
帯域 40〜300MHz 200〜500MHz
サンプリング速度 500MS/s〜2GS/s 2〜4GS/s
標準メモリ 12K〜2Mポイント/ch 10Mポイント/ch
    詳細   詳細

ページトップへ

特徴
  • シリアルトリガUART、I²C、SPI対応
  • 26種類の測定パラメータ
  • 捕捉波形履歴のREPLAYモード
  • 波形パラメータ自動測定
  • 波形演算機能
  • USB、GPIBやLANによる接続が可能
  • 日本語に対応したユーザ・インタフェースとヘルプ
  • 起動時間:約5秒
直感的なUIで作業をよりシンプルに

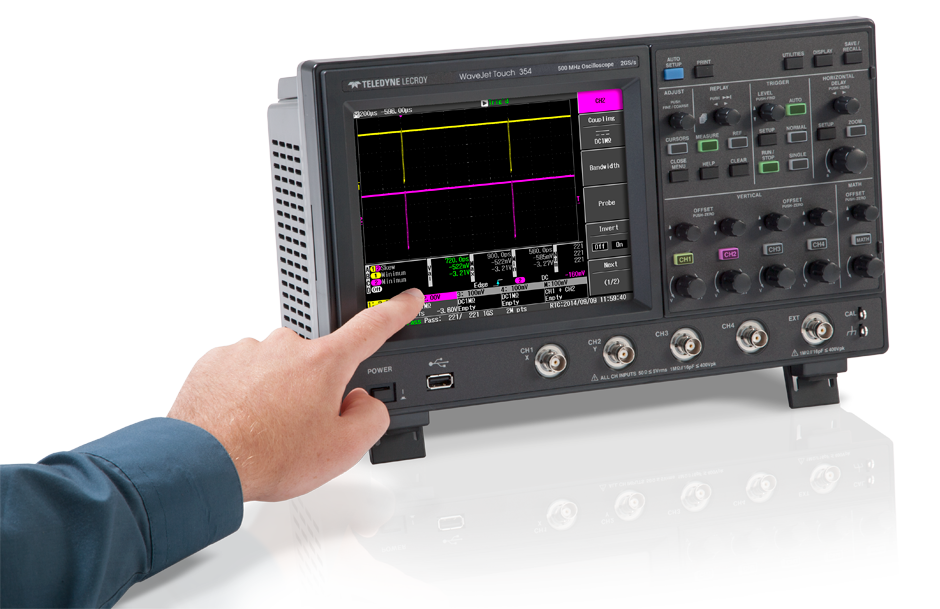

WaveJet Touchシリーズは、コンパク トなボディ(幅33cm、高さ19cm、奥行き12.4cm)に大きく明るい7.5インチ・タッチパネル・ディスプレイを搭載し、より直感的な操作を実現しました。

ロングメモリ

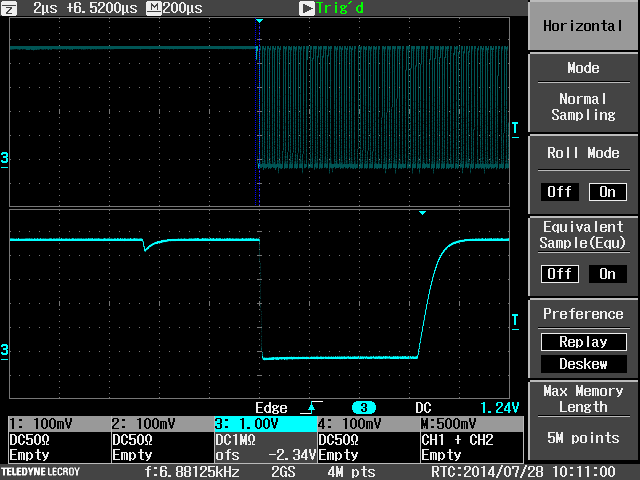

2.5Mポイント/Chのメモリは捕捉時間の長さと高いサンプリング速度の間にあったトレードオフ関係を解消しています。2GS/sのフル・サンプリング速度でも捕捉時間を長くとることができます。ロングメモリを搭載したWaveJet Touchシリーズは、低周波/高周波信号または高速エッジの信号を表示するための最適ツールです。

自動測定パラメータ

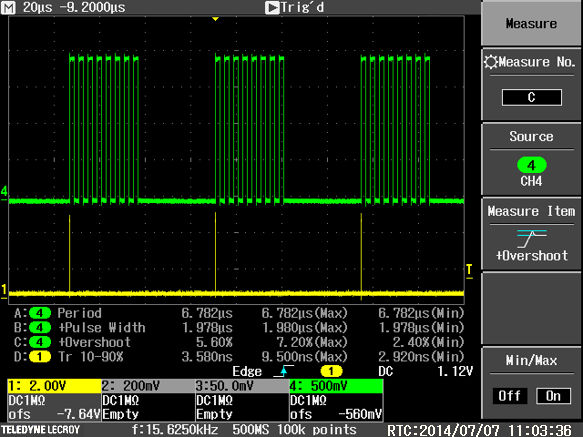

26種類の自動測定パラメータを活用することにより、信号の測定に費やす時間を節約することができます。測定結 果は、測定対象のチャンネルごとに色分けされます。最大値/最小値の統計情報を表示し、測定値のトレンドを観測することにより、さらに詳しい分析が可能です。

REPLAYモード

高速画面更新により、ラントやグリッチを表示することができますが、発生したタイミングを捉えることは簡単ではありません。REPLAYモードでは、 過去にさかのぼって、そうした異常なイベントを特定し、パラメータまたはカーソルを使用してそれらを測定し、問題の原因をすばやく発見することができます。

タッチスクリーン・ディスプレイ

7.5インチ・タッチパネル搭載で直感的な操作を実現しました。また、VGAディスプレイで、信号を細部にわたり表示することができます。この大画面により、波形のグリッドを制限することなく波形パラメータやメニューを表示することができます。

ポータビリティ

WaveJet Touchシリーズは、奥行き12cmほどのコンパクト設計で約3.7Kgと軽量なため、携帯に便利で、作業スペースが限られていても置き場所を選びません。

独立操作キー・ノブ

各チャネル入力と波形演算のキー・ノブが独立しているため、スムーズに操作できます。また、光るトレースボタンで表示を確実にON/OFFできます。

波形パラメータの4個同時判定/波形マスク判定機能

マスクもしくは波形パラメータの値により、合否判定を自動的に行えます。4個同時に行うことにより、厳格な条件設定が可能となりました。

波形演算機能

2波形の加算、減算、乗算、微分、積分またチャネル波形の周波数解析(FFT)が行えます。データとしての保存や波形パラメータの自動測定のソースとして設定可能です。また、加算、減算、乗算の結果をさらに、FFT、微分、積分の2重演算にも対応しています。

UART、SPI、I2Cのシリアルトリガ機能

トリガ機能を強化し、複雑化するロジック信号やシリアルデ ータ信号においても、最適な条件で波形をトリガできます。 パターントリガで行う複雑な設定項目も、タッチスクリーンの操作性により設定がスムーズに行えます。

USB端子(Hi-Speed対応)

フロント・パネルに装備されたUSBポートからハードコピーや波形データ、パネルセットアップ情報をUSBメモリに保存ができます。

GPIBやLANによる接続が可能

高速リモート波形転送

PCへの高速波形データ転送を継承しています。PCを活用し た解析にも威力を発揮します。(LAN使用時、波形表示モードをOFFとした場合)

日本語に対応したユーザ・インタフェース

各国語(9種類の言語)に対応しています。
