WaveSurfer 10
1GHz帯域、4ch
ミッドレンジ・オシロスコープ
- 帯域:1GHz
- メモリ長:10Mポイント/ch
- チャンネル:4ch
- 最高10GS/sのサンプリング速度
- 大画面10.4インチ・タッチパネル・ディスプレイ搭載
- 先進のユーザー・インターフェースMAUIを搭載
WaveSurfer10シリーズは、ベストセラー機WaveSurferシリーズの解
析機能や使いやすさを強化し、1GHzの帯域と高速サンプリング(最高
10GS/s)を低価格で実現した画期的なオシロスコープです。同一クラスの500MHzモデルのご予算で1GHz 10GS/sの高性能機がご利用できます。また、アップグレード・オプション(WS10-ADT*)によりメモリと解析機能の強化と4ch同時10GS/sにアップグレードすることもできるため、初期投資を抑えつつ、最良のパフォーマンスを手に入れることができます。
【新登場】
WS10-ADTの機能が標準装備したWaveSurfer 10Mも新登場!
基本仕様
デジタル・オシロスコープ
モデル名 |
帯域 |
ch数 |
サンプリング速度 |
標準メモリ |
価格(税別) |
WaveSurfer 10
販売終了
|
1GHz |
4ch |
5GS/s
(インターリーブ時
10GS/s) |
10Mポイント/ch
(インターリーブ時
20Mポイント
|
202万円 |
WaveSurfer 10M
販売終了
|
1GHz |
4ch |
10GS/s
(インターリーブ時
10GS/s) |
16Mポイント/ch
(インターリーブ時
32Mポイント
|
218万円 |
WS10-ADT
販売終了 |
高機能デバッグ・オプション
10GS/s(インターリーブ時 10GS/s)、
16Mポイント/ch(インターリーブ時32Mポイント)、
シーケンス・モード、ヒストリ・モード
13種類の演算機能を追加、2つ同時演算可能トレース |
63万円 |
* 価格は2017年8月現在のものです。
* ユーザ各位のご要望、当社の品質管理の一層の高度化などにともなって、
おことわりなしに仕様の一部、価格を変更させていただくことがあります。 |
モデル名 |
WaveSurfer 10 |
WaveSurfer 104MXs-B |
WaveSurfer 10M
(WS10-ADT
標準装備) |
標準メモリ長 |
10Mポイント/ch
(インターリーブ時
20Mポイント |
16Mポイント/ch
(インターリーブ時
32Mポイント)
|
16Mポイント/ch
(インターリーブ時
32Mポイント) |
サンプリング速度 |
5GS/s(インターリーブ時 10GS/s) |
5GS/s(インターリーブ時 10GS/s) |
10GS/s(インターリーブ時 10GS/s) |
標準演算 |
Sum, Difference,Product, Ratio,
Derivative, Integral,
Rescale(change scale and
units), Square,Square Root,
Zoom and FFT (up to 1Mpts with
power spectrum output
andrectangular, VonHann, and
FlatTopwindows).
|
Sum, Difference, Product, Ratio,
Absolute Value, Averaging,
Derivative, Envelope, Enhanced
Resolution, Floor, Integral, Invert,
Reciprocal, Rescale. Roof,
Square, Square Root, FFT and
Zoom
|
(追加される機能)
Absolute value, Average
(summed or continuous),
Envelope, Enhanced Resolution,
Exp (base e), Exp (base10),
Floor, Invert, Log (base e),
Log(base 10), Reciprocal, Roof
and Trend. |
同時演算数 |
1 |
1 |
2 |
シーケンス・モード |
─ |
○ |
○ |
ヒストコン |
─ |
○ |
○ |
ヒストリ・モード |
─ |
NA |
○ |
スペクトラム・アナライザ |
オプション |
NA |
オプション |
スイッチング電源解析 |
オプション |
オプション |
オプション |
○=標準装備
ページトップに戻る
モデルごとスペック詳細(モデル名をクリックで詳細表示されます)
WaveSurfer 10 スペック
Vertical System |
Rise time |
300 ps |
Bandwidth |
1 GHz |
Input Channels |
4 |
Bandwidth Limiters |
20 MHz, 200 MHz |
Input Impedance |
1 MΩ ± 1.25% || 16 pF ± 2 pF, 50 Ω ± 1.5% |
Input Coupling |
AC, DC, GND |
Maximum Input Voltage |
1 MΩ: ± 250 Vpk, 50 Ω: 5 VRMS |
Channel-Channel Isolation |
≧ 40 dB at 100 MHz
≧ 30 dB at 1 GHz |
Vertical Resolution |
8 bits |
Sensitivity |
1 MΩ: 2 mV/div - 10 V/div
50 Ω: 2 mV/div - 1 V/div |
DC Gain Accuracy |
±1.5% |
Offset Range |
±1 V: 2 mV/div - 99 mV/div
±10 V: 100 mV/div - 1.0 V/div
±100 V: 1.02 V/div - 10 V/div |
|
Horizontal System |
Time/Division Range |
200 ps/div - 1000 s/div |
Clock Accuracy |
5 ppm |
Trigger and Interpolator Jitter |
3 ps (rms) |
|
Acquisition System |
Single-Shot Sample Rate/Ch |
10 GS/s on 2 Ch
5 GS/s on 4 Ch |
Equivalent Sample Rate |
50 GS/s |
Memory |
32 Mpts/Ch on 2 Ch
16 Mpts/Ch on 4 Ch |
|
Acquisition Modes |
Averaging |
Up to 1,000,000 |
Peak Detect |
na |
Interpolation |
Linear, Sin x/x |
Enhanced Resolution |
Up to 11 bits |
Sequence Mode |
Up to 5,000 segments |
|
Triggering System |
Modes |
Normal, Auto, Single, Stop |
Sources |
Ch 1 - Ch 4, EXT, EXT/10, AC Line |
Coupling Mode |
AC, DC, LF Rej, HF Rej, |
Pre-trigger Delay |
0 - 100% Full Scale |
Post-trigger Delay |
0 - 10,000 Divisions |
Trigger Sensitivity |
1.0 division: 200 MHz
1.5 divisions: 600 MHz
2.0 divisions: 1 GHz |
External Trigger Sensitivity |
Ext: 50 mV from DC to 10 MHz
200 mV from 10 MHz to 600 MHz
Ext/10: 0.5 V from DC to 10 MHz
2.0 mV from 10 MHz to 600 MHz |
External Trigger Input Range |
Ext: ±0.4 V, EXT/10: ±4.0 V |
|
Display |
Type |
Color Touch Screen 10.4" TFT-LCD |
Resolution |
SVGA: 800 x 600 |
Grid Styles |
YT, XY |
|
Trigger Types |
Standard Triggers |
Edge, Glitch, Width, Logic (Pattern), TV (NTSC, PAL, SECAM, HDTV), Runt, Slew Rate, Interval, Dropout, Qualified |
Optional Advanced Triggers |
na |
Optional Serial Data Triggers |
I2C, SPI, UART/RS-232, CAN, LIN, FlexRay, MIL-STD-1553, ARINC 429, Audio (I2S, LJ, RJ, TDM), USB, MIPI D-PHY, DigRF3G |
|
Internal Storage |
Waveform Storage |
4 memory waveforms plus internal HDD |
Setup Storage |
6 setups |
|
Math |
Number of Math Traces |
1 |
Standard Math Functions |
Add, Subtract, Multiply, Divide, FFT, Absolute Value, Averaging (summed and continuous), Derivative, Envelope, Enhanced Resolution, Floor, Integral, Invert, Reciprocal, Rescale, Roof, Square, Square Root |
Optional Math Functions |
na |
|
Measurements |
Number of Measurements Displayed |
6 |
Measurement Parameters |
Ampltidue, Area, Base, Delay, Duty Cycle, Fall Time (90% - 10%), Fall Time (80% - 20%), Frequency, Maximum, Mean, Minimum, Overshoot+, Overshoot-, Period, Peak-Peak, Phase, Rise Time (10% - 90%), Rise Time (20% - 80%), RMS, Skew, Standard Deviation, Top, Width+, Width- |
|
Interface |
GPIB Port (optional) |
1 (optional) |
USB (Device) |
0 |
Ethernet Port |
1 |
USB (Host) |
5 |
Serial Port |
1 |
|
Probes |
Probes |
Qty. (4) ÷10 Passive Probes |
Scale Factors |
Automatic/Manual: ÷1, ÷10, ÷20, ÷100, ÷200, ÷1000, ÷2000, ÷10000
Variable: (÷1x10-6 - ÷10000) |
Calibration Output |
1 kHz square wave, 1.0 Vp-p, output to probe hook |
|
Power Requirements |
Voltage |
90 - 264 VAC, 47 HZ - 63 Hz
90 - 132 VAC, 380 HZ - 420 Hz |
Max. Power Consumption |
340 VA |
|
Environmental and Safety |
Temperature (Operating) |
5 °C to 40 °C |
Temperature (Non-Operating) |
-20 °C to 60 °C |
Humidity (Operating) |
80% RH, 31 °C
50% RH, 40 °C |
Humidity (Non-Operating) |
95% RH |
Altitude (Operating) |
2000 m |
Altitude (Non-Operating) |
12,192 m |
|
Physical Dimensions |
Dimensions (HWD) |
260 mm x 340 mm x 152 mm
(10.25" x 13.4" x 6") |
Weight |
7.26 kg. (16.0 lbs.) |
|
Warranty and Service |
Warranty and Service |
3-year warranty; calibration recommended annually. Optional service programs include extended warranty and calibration services. |
|
先進のユーザー・インターフェース
WaveSurfer 10は、先進のタッチスク
リーンのユーザー・インタフェース(MAUI)を採用しました。これはソフ
トキーの延長線上にあるタッチ操作とは違い、多機能なハイエンド機を使いこなせるように進化したユーザーフレン
ドリーな操作を実現しています。
特徴
- 先進の演算処理と計測
- 高機能波形検索ツール─ WaveScan
- レポート作成ツール─ LabNotebook
- ロジック最大36ch(MSOオプション)
- シリアルトリガとデコード機能(オプション )
- スペクトラム・アナライザ(オプション)
先進の演算処理と計測
WaveSurfer 10は、アベレージング処
理や、分解能向上処理、FFTを含む11種類もの演算機能を搭載しています
(高機能デバッグ・オプション追加により、さらに13種類追加)。また、統計表
示が可能な計測メニューも搭載しています。WaveSurfer 10は、単に波形の計測をするだけでなく、計測値の統計値やヒストグラムを表示して、時系列変動を観測することができます。
高機能波形検索ツール─ WaveScan
WaveScanは、単一捕捉のロングメモリ・データを対象にして、20種類を超える検索モードを使用した波形検索が可能です。スキャン条件を設定して、数時間または数日単位で複数回の波形捕捉の中から所定の波形をスキャンすることができます。
作業内容の保存/レポート作成ツール─ LabNotebook
LabNotebookは、作業内容の保存と文書化を行うためのレポート作成ツールです。LabNotebookを使用するだけで、表示中の波形データ、設定条件や画面イメージなどをすべて一括して保存できるため、複数のメニューを操作して各ファイルを個別に保存する必要はありません。
価格重視の方におすすめ!─ 購入後に機能追加も可能
WaveSurfer 10は、WaveSurfer MXs-Bシリーズをベースモデルとし、いくつかの機能を省くことにより低価格を実現しました。機能が必要な時に、後から高機能デバッグ・オプション(WS10-ADT)などのオプションを追加できるため、初期費用を抑えることができます。
● 高機能デバッグ・オプション WS10-ADT (WaveSurfer10Mには標準装備)
─ 10GS/s(4ch同時)
─ 16Mポイント/ch(インターリーブ時32Mポイント)
─ シーケンス・モード、ヒストリ・モード
─ 13種類の演算機能を追加 他

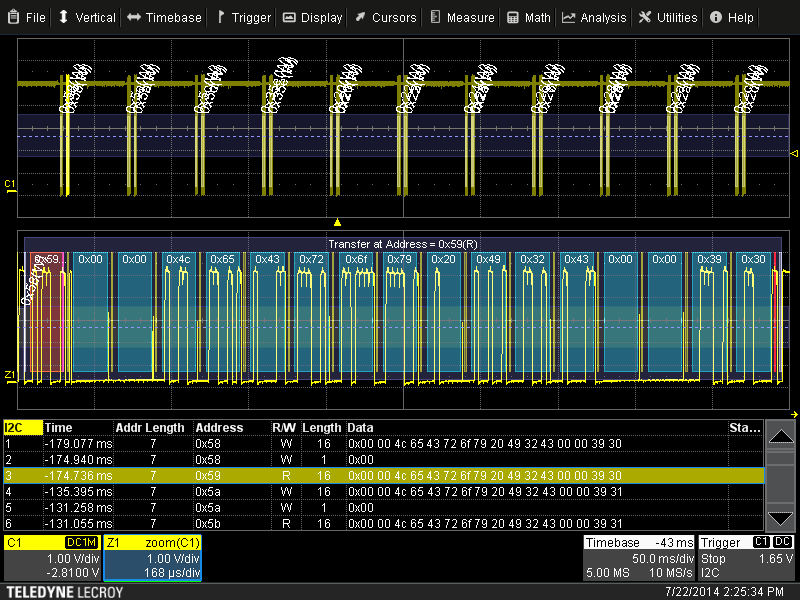

● シリアルトリガとデコード機能(オプション)
─ I2C, SPI, UART
─ CAN, LIN, FlexRay, SENT
─ Ethernet 10/100BaseT, USB 1.0/1.1/2.0, USB2.0-HSIC
─ Audio (I2S, LJ, RJ, TDM)
─ MIL-STD-1553, ARINC 429
─ MIPI D-PHY, DigRF 3G, DigRF v4
─ Manchester, NRZ
● ロジック解析(MSOオプション)
● スイッチング電源解析(オプション) |
